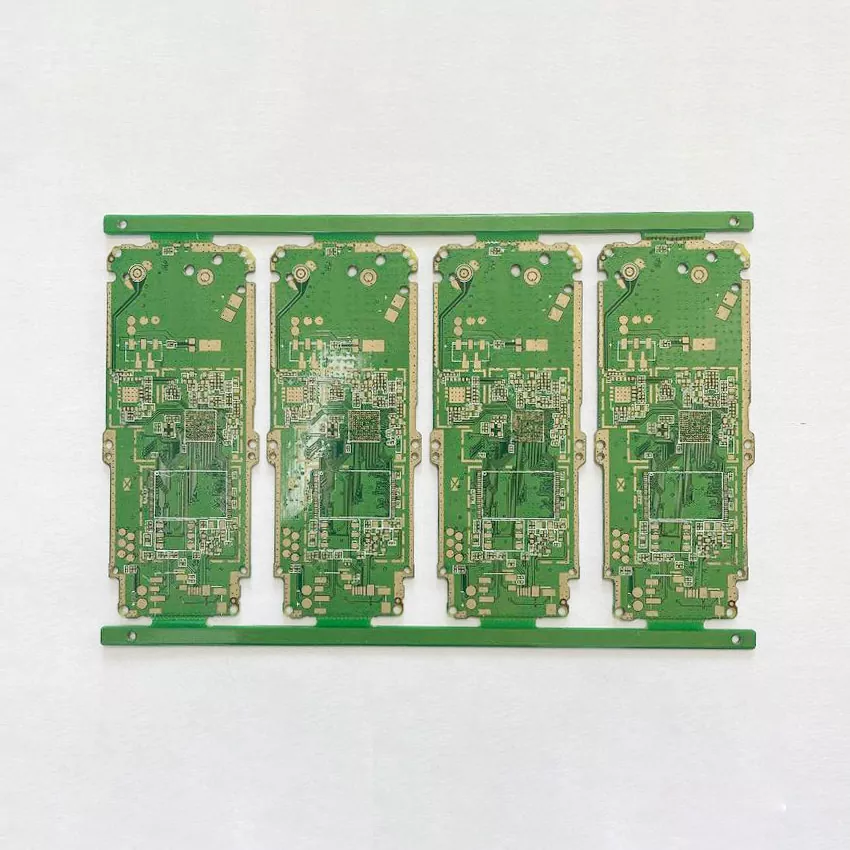

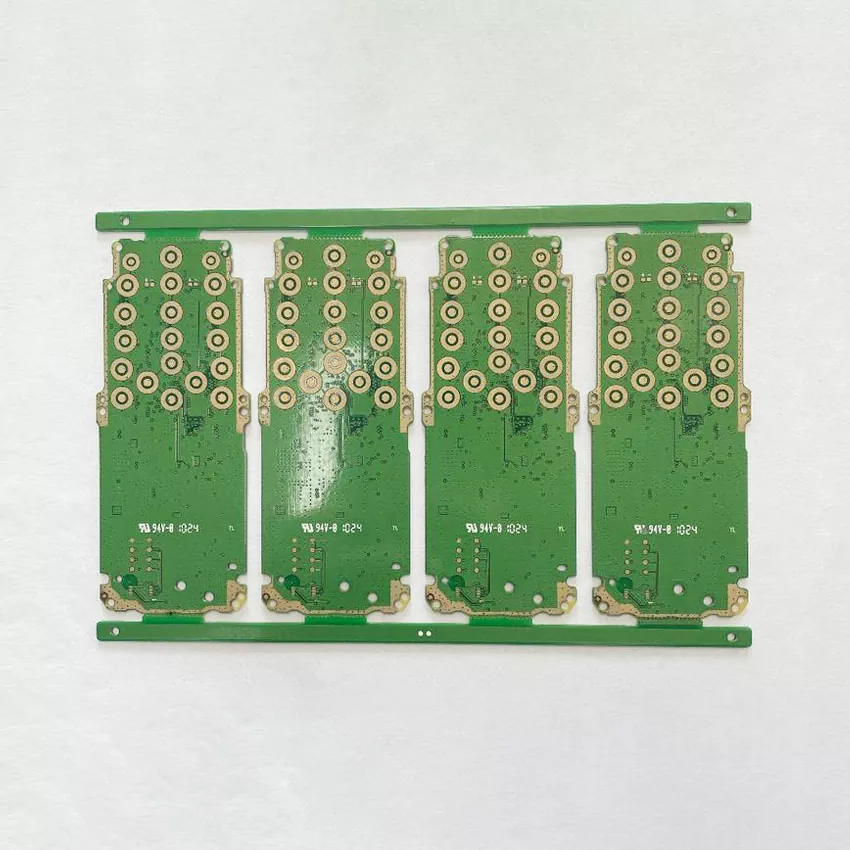

PCB voor mobiele telefoon

Smartphones blijven steeds meer functies integreren in kleinere ruimtes, waaronder snelle processors, meerdere camera's, 5G-communicatiemodules, sensoren en energiebeheersystemen. Deze ontwerpen vereisen PCB's met een hogere bedradingsdichtheid, nauwkeurige impedantiecontrole en stabiele elektrische prestaties.

Bij Aisen Electronics Co., Ltd. vervaardigen wij PCB's voor mobiele telefoons volgens de eisen van moderne mobiele elektronica. Onze productiemogelijkheden ondersteunen complexe circuitstructuren, componenten met een fijne pitch en verbindingen met hoge dichtheid voor fabrikanten die draagbare apparaten van de volgende generatie ontwikkelen.

In tegenstelling tot standaard consumentenelektronicakaarten vereisen PCB's voor mobiele telefoons een strengere productiecontrole, omdat zelfs kleine variaties in lijnbreedte, laaguitlijning of oppervlaktebehandeling de signaalintegriteit en assemblageprestaties kunnen beïnvloeden.

HDI PCB-technologie voor geavanceerde ontwerpen van mobiele telefoons

De toenemende integratie van smartphones vereist PCB-structuren die binnen beperkte afmetingen meer routeringsruimte bieden. Met de High-Density Interconnect (HDI)-technologie kunnen ontwerpers een hogere componentdichtheid bereiken en tegelijkertijd de PCB-grootte verkleinen.

Onze HDI-productiemogelijkheden omvatten:

• Micro-via-diameter vanaf 0,15 mm voor verbindingen met hoge dichtheid
• Minimale lijnbreedte en -afstand tot 3/3mil voor fijne circuitpatronen
• Ondersteuning voor BGA-componenten met een padafstand van 0,2 mm
• Dual-row IC-routeringstechnologie voor compacte processorindelingen
• HDI-structuren inclusief 1+N+1 en 2+N+2 ontwerpen

Deze mogelijkheden helpen smartphonefabrikanten bij het integreren van geavanceerde processors, cameramodules, draadloze communicatiecomponenten en extra functies zonder de productdikte te vergroten.

Meerlaagse PCB-productiemogelijkheden voor smartphone-elektronica

Moderne mobiele telefoons combineren meerdere functionele modules binnen een beperkte interne ruimte. Er is een betrouwbare PCB-structuur nodig om hogesnelheidssignalen, stroomcircuits en besturingssystemen te scheiden.

Aisen Electronics ondersteunt:

Meerlaagse productie vereist nauwkeurige laagregistratie, gecontroleerde lamineerprocessen en betrouwbare binnenlaagverbindingen om langdurige stabiliteit tijdens het dagelijkse gebruik van het apparaat te garanderen.

Productieproces

De productie van PCB's voor mobiele telefoons vereist strikte controle, van materiaalvoorbereiding tot eindinspectie. Ons productieproces omvat:

Materiaalvoorbereiding en fabricage van binnenlagen

• Inkomende materiaalinspectie
• Beeldvorming van binnenlaagcircuits
• Etsen en circuitvorming
• AOI-inspectie op defecten aan de binnenlaag

PCB-lamineren en boren

• Gecontroleerd lamineerproces voor meerlaagse structuren
• Mechanisch boren en lasermicrovia-vorming
• Verkopering om betrouwbare verbindingen tussen de lagen te garanderen

Circuitvorming van de buitenste laag

• Patroonplating en etsen
• Fijne lijncircuitverwerking
• Soldeermasker aanbrengen
• Behandeling van oppervlakteafwerking

Laatste testen

Elke PCB ondergaat vóór verzending een elektrische test en visuele inspectie, waaronder:

• AOI-inspectie
• Testen met vliegende sondes
• Impedantietesten indien nodig
• Uiterlijk inspectie
• Betrouwbaarheidsverificatie

Deze productieaanpak helpt de productierisico's tijdens de massaproductie van smartphones te verminderen.

Oppervlakteafwerkingen voor PCB-toepassingen voor mobiele telefoons

Verschillende smartphone-ontwerpen vereisen verschillende oppervlaktebehandelingen op basis van het componenttype, het assemblageproces en de betrouwbaarheidseisen.

Beschikbare opties zijn onder meer:

ENIG-oppervlakteafwerking

Geschikt voor componenten met een fijne steek en SMT-assemblage met hoge dichtheid. ENIG biedt een vlak oppervlak voor montage van BGA en microcomponenten.

OSP-oppervlakteafwerking

Een kosteneffectieve optie voor standaard consumentenelektronica die een goede soldeerbaarheid vereist.

Onderdompeling zilver

Gebruikt voor toepassingen die een uitstekende elektrische geleiding en hoogfrequente prestaties vereisen.

Gouden vingerbehandeling

Toegepast op connectorgebieden die herhaaldelijk inbrengen en stabiele contactprestaties vereisen.

Ons engineeringteam kan geschikte oppervlaktebehandelingen aanbevelen op basis van de PCB-structuur en assemblagevereisten.

Diensten

Naast PCB-fabricage biedt Aisen Electronics PCBA-productieondersteuning voor mobiele elektronische producten.

Onze montagediensten omvatten:

• Inkoop van elektronische componenten
• Plaatsing van SMT-componenten
• BGA-montage
• Doorlopende componentverwerking
• Functioneel testen
• Volledige PCBA-inspectie

We ondersteunen de assemblage van kleine componenten tot en met 01005-pakketten en verzorgen complexe PCB-assemblages die nauwkeurige plaatsing en procescontrole vereisen.

Technische specificaties

Deze mogelijkheden stellen ons in staat PCB's te vervaardigen voor verschillende smartphoneplatforms, van compacte consumentenapparaten tot krachtige mobiele terminals.

Kwaliteitscontrole voor stabiele mobiele PCB-productie

Fabrikanten van smartphones vereisen consistente PCB-prestaties over grote productievolumes. Aisen Electronics richt zich op procescontrole in plaats van alleen te vertrouwen op de eindinspectie.

Ons kwaliteitsmanagement omvat:

• Verificatie van inkomend materiaal
• Procesbewaking tijdens de fabricage
• Geautomatiseerde inspectiesystemen
• Testen van elektrische prestaties
• Laatste kwaliteitsverificatie vóór verzending

Door kritische productieparameters te beheersen, helpen we klanten stabiele assemblageopbrengsten te behouden en productieonderbrekingen te verminderen.

Technische ondersteuning van prototype tot massaproductie

PCB-projecten voor mobiele telefoons vereisen vaak vroegtijdige technische ondersteuning om ontwerpproblemen tijdens de productie te voorkomen.

Ons engineeringteam biedt:

• DFM-analyse vóór productie
• Aanbevelingen voor het opstapelen van PCB's
• Suggesties voor optimalisatie van signaalintegriteit
• Beoordeling van de haalbaarheid van de productie
• Ondersteuning voor prototypevalidatie

Dit helpt klanten de ontwikkelingscycli te verkorten en de overgang van prototype naar volumeproductie te verbeteren.

Waarom kiezen voor Aisen Electronics voor de productie van PCB's voor mobiele telefoons?

Aisen Electronics Co., Ltd. richt zich op de productie van PCB's voor compacte elektronische producten waarbij precisie en consistentie essentieel zijn.

Onze voordelen omvatten:

• Ervaring met HDI en fine-line PCB-productie
• Meerlaagse PCB-productiecapaciteit
• Ondersteuning van prototypeontwikkeling tot massaproductie
• Strenge controle van het productieproces
• Technische ondersteuning voor mobiele elektronische toepassingen

Of u nu smartphones, communicatieterminals of draagbare slimme apparaten ontwikkelt, wij bieden PCB-productieoplossingen die zijn gebaseerd op uw ontwerpvereisten.

Neem vandaag nog contact met ons op om uw PCB-projectvereisten voor mobiele telefoons te bespreken.
