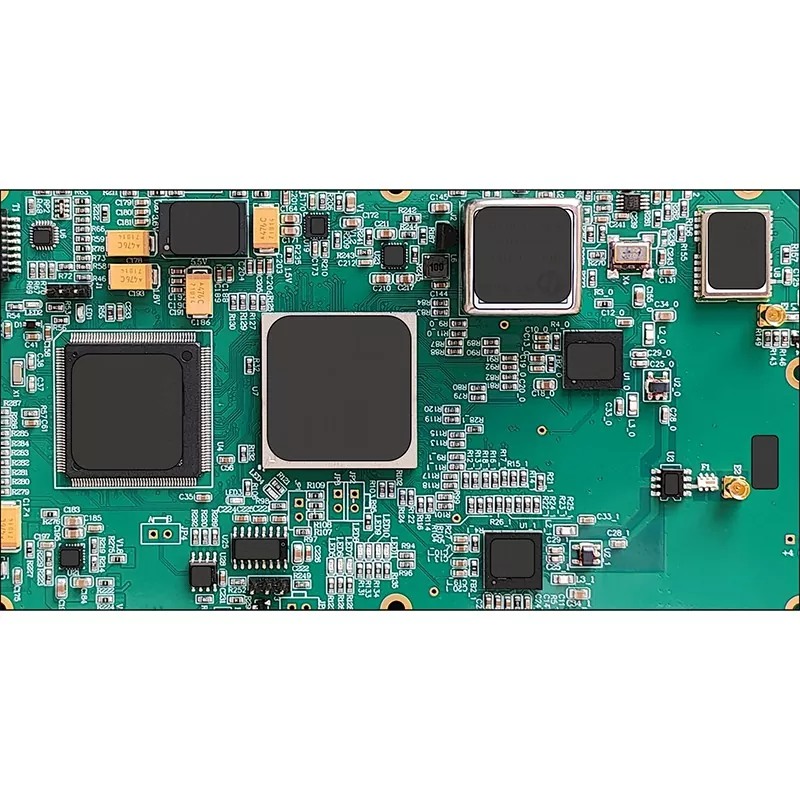

Servomotorprintplaat

Servomotorsystemen worden veel gebruikt in automatiseringsapparatuur waarbij positioneringsnauwkeurigheid, reactiesnelheid en stabiliteit op de lange termijn van cruciaal belang zijn. De printplaat in een servoaandrijving fungeert als verbindingsplatform tussen voedingsmodules, besturingseenheden, feedbacksensoren en communicatie-interfaces, waardoor de systeemprestaties rechtstreeks worden beïnvloed.

Shenzhen Aisen Electronics Co., Ltd. is gespecialiseerd in de productie van op maat gemaakte servomotor-PCB's voor industriële automatisering, robotica, CNC-apparatuur, halfgeleidermachines en precisiebesturingssystemen. Met meer dan 20 jaar ervaring in de productie van PCB's biedt Aisen betrouwbare PCB- en PCBA-oplossingen op basis van geavanceerde productiecapaciteit, technische ondersteuning en strikt kwaliteitsmanagement.

In tegenstelling tot conventionele besturingskaarten moeten servomotor-PCB's omgaan met hoogfrequente schakelsignalen, hoge stroomtransmissie, thermische belasting en gevoelige feedbackcommunicatie. Aisen combineert meerlaagse PCB-technologie, zware koperverwerking, HDI-productiecapaciteit en professionele testmethoden om veeleisende motion control-toepassingen te ondersteunen.

Van prototypeverificatie tot volumeproductie, Aisen werkt samen met klanten over de hele wereld om PCB-structuren te optimaliseren, geschikte materialen te selecteren en printplaten te vervaardigen die voldoen aan de industriële betrouwbaarheidseisen.

Oplossingen voor precisiebewegingstoepassingen

Servosystemen worden vaak geïnstalleerd in apparatuur waar zelfs kleine signaalfouten of een onstabiele krachtoverbrenging de nauwkeurigheid van de machine kunnen beïnvloeden. Het PCB-ontwerp moet meerdere functies coördineren, waaronder de besturing van de motoraandrijving, de verwerking van encoderfeedback, communicatietransmissie en energiebeheer.

Aisen Servo Motor PCB-oplossingen worden toegepast in:

Door een geoptimaliseerde circuitindeling, gecontroleerd impedantieontwerp en betrouwbare productieprocessen helpt Aisen klanten de stabiliteit van apparatuur en operationele efficiëntie te verbeteren.

Productiecapaciteit en productiesterkte

Shenzhen Aisen Electronics Co., Ltd. exploiteert een productiefaciliteit van 50.000 m2 met 20 productielijnen en een jaarlijkse productiecapaciteit van ongeveer 2 miljoen vierkante meter printplaten.

Het bedrijf richt zich op uiterst nauwkeurige PCB-productie, waaronder 1-40-laags stijve PCB's, rigid-flex boards, HDI-boards, hoogfrequente boards, op aluminium gebaseerde PCB's en zware koperen boards.

De productiecapaciteit van Aisen omvat:

Met geavanceerde productieapparatuur, waaronder uiterst nauwkeurige CNC-boormachines en geautomatiseerde inspectiesystemen, ondersteunt Aisen zowel de ontwikkeling van prototypen als grootschalige productie.

Elektrische prestaties en ontwerpoverwegingen

Servobesturingstoepassingen combineren stroomcircuits en gevoelige elektronische signalen in een beperkte PCB-ruimte. Een betrouwbaar ontwerp vereist een zorgvuldige afweging van de huidige capaciteit, signaaloverdracht, warmteafvoer en elektromagnetische compatibiliteit.

Stroomcircuit en stroombehandeling

Servoaandrijvingen ervaren vaak snelle stroomveranderingen tijdens acceleratie, remmen en belastingsvariatie. Als het koperontwerp van de PCB onvoldoende is, kan overmatige warmteontwikkeling de betrouwbaarheid van het systeem beïnvloeden.

Aisen ondersteunt de productie van zware koperen PCB's met een koperdikte tot 6 oz. Deze technologie verbetert de stroomdraagbaarheid en zorgt voor een stabiele werking in energie-intensieve toepassingen.

De technische evaluatie omvat de selectie van de koperdikte, berekening van de spoorbreedte, via structuuroptimalisatie en het ontwerp van de stroomverdeling om aan specifieke bedrijfsomstandigheden te voldoen.

Feedbacksignaal en communicatiebetrouwbaarheid

Servosystemen zijn afhankelijk van nauwkeurige feedbacksignalen van encoders en sensoren. Slechte routering of elektromagnetische interferentie kunnen de positioneringsnauwkeurigheid verminderen of de communicatiestabiliteit beïnvloeden.

Aisen biedt PCB-oplossingen ter ondersteuning van:

• Encoder-feedbackcircuits
• CAN-communicatie
• RS485-interfaces
• Industriële Ethernet-verbindingen
• Signaaloverdracht met hoge snelheid

Door middel van geoptimaliseerde lagenstapeling, aardingsstructuur, impedantiecontrole en signaalscheidingsontwerp helpt Aisen een betrouwbare communicatie tussen controllers, aandrijvingen en motoren te behouden.

Thermische controle voor langdurig gebruik

Bij continu gebruik in industriële omgevingen wordt warmte gegenereerd door voedingscomponenten en schakelapparatuur. Effectief thermisch beheer is belangrijk voor het behoud van de PCB-prestaties en het verlengen van de levensduur van apparatuur.

Aisen past verschillende thermische ontwerpmethoden toe afhankelijk van de toepassingsvereisten, waaronder zware koperlagen, thermische via's, optimalisatie van de koperbalans en geschikte materiaalkeuze.

Voor omgevingen met hoge temperaturen kunnen ingenieurs materialen met een hoog TG-gehalte of aangepaste PCB-structuren aanbevelen om de thermische weerstand te verbeteren.

Materiaalkeuze volgens toepassingsomstandigheden

Verschillende servosystemen hebben verschillende elektrische en omgevingseisen. Aisen geeft materiaalaanbevelingen op basis van de werktemperatuur, de stroomvraag, de signaalfrequentie en de verwachte levensduur.

Gecontroleerd productieproces

Servoprintplaten integreren krachtoverbrenging, besturingssignalen en communicatiefuncties. Elke productiefase vereist strikte procescontrole om de elektrische prestaties en productieconsistentie te garanderen.

Engineeringbeoordeling vóór productie

Voordat de productie begint, beoordelen de technici van Aisen de ontwerpbestanden van de klant, inclusief Gerber-bestanden, PCB-specificaties, stapelvereisten en stuklijstinformatie.

De technische beoordeling evalueert:

• Maakbaarheid van circuits
• Signaalrouteringsstructuur
• Thermisch ontwerp
• Stroomverdeling
• Productie haalbaarheid

Dit proces helpt potentiële productierisico's te identificeren vóór massaproductie.

Precisiecircuitvorming

Voor meerlaagse platen worden binnenlagen geproduceerd via nauwkeurige beeldvorming, etsen en inspectieprocessen.

Geavanceerde productiecontrole zorgt voor:

• Nauwkeurige schakelpatronen
• Stabiele laaguitlijning
• Betrouwbare elektrische verbinding

AOI-inspectie wordt tijdens de productie uitgevoerd om potentiële defecten in een vroeg stadium te detecteren.

Laagverlijming en gatverwerking

Meerlaagse structuren worden onder gecontroleerde temperatuur- en drukomstandigheden verlijmd.

CNC-boortechnologie wordt gebruikt om betrouwbare gaten en via's te creëren, waardoor een goede verbinding tussen PCB-lagen wordt gegarandeerd.

Bij complexe ontwerpen zorgt precisieboren voor compact frezen en betere elektrische prestaties.

Verkoperen en oppervlaktebehandeling

Verkoperen bouwt betrouwbare verbindingen op tussen PCB-lagen en verbetert de stroomtransmissiecapaciteit.

Aisen controleert de consistentie van de koperdikte tijdens de productie. Beschikbare oppervlakteafwerkingen omvatten ENIG, HASL, OSP, Immersion Silver en Immersion Tin volgens de eisen van de klant.

Inspectie en elektrische verificatie

Vóór verzending ondergaat elk bord uitgebreide inspectieprocedures.

Testen omvat:

• AOI-inspectie
• Testen met vliegende sondes
• Testen van elektrische continuïteit
• Dimensionale inspectie
• Inspectie van het uiteindelijke uiterlijk

Deze kwaliteitscontroles zorgen ervoor dat de geleverde producten voldoen aan de specificaties van de klant.

Geïntegreerde PCB-assemblagediensten

Naast PCB-fabricage biedt Shenzhen Aisen Electronics Co., Ltd. complete PCBA-productiediensten om klanten te helpen het leveranciersbeheer te vereenvoudigen.

De assemblagemogelijkheden omvatten SMT-plaatsing, assemblage door gaten, inkoop van componenten en functioneel testen.

Aisen ondersteunt:

Met dit geïntegreerde productiemodel kunnen klanten efficiënt overstappen van prototypevalidatie naar commerciële productie.

Technische ondersteuning voor projecten op maat

Elk servosysteem stelt verschillende eisen, afhankelijk van het motortype, de werkomgeving, de besturingsmethode en het vermogensniveau.

Aisen biedt technische ondersteuning tijdens het hele ontwikkelingsproces, inclusief optimalisatie van de PCB-stapeling, materiaalselectie, verbetering van het stroomcircuit en analyse van de haalbaarheid van de productie.

Voor hoogwaardige motion control-toepassingen evalueren ingenieurs:

• Huidige vereisten
• Voorwaarden voor warmteafvoer
• Risico's voor signaalinterferentie
• Communicatievereisten
• Betrouwbaarheid van de productie

Deze samenwerking helpt klanten ontwikkelingsrisico's te verminderen en de productconsistentie te verbeteren.

Kwaliteitsbeheer gedurende de hele productie

Servotoepassingen werken meestal in industriële omgevingen waar de betrouwbaarheid van PCB's rechtstreeks van invloed is op de prestaties van de apparatuur.

Shenzhen Aisen Electronics Co., Ltd. volgt de kwaliteitsmanagementsystemen ISO9001, ISO14001 en IATF16949 tijdens de hele productie.

Het bedrijf hanteert strikte kwaliteitsdoelstellingen:

Kwaliteitsbeheer omvat de inspectie van binnenkomend materiaal, productiemonitoring en verificatie van het eindproduct.

Waarom wereldwijde klanten voor Aisen kiezen

Met meer dan 20 jaar ervaring in de productie van PCB's biedt Shenzhen Aisen Electronics Co., Ltd. betrouwbare productieondersteuning voor industriële elektronicaklanten over de hele wereld.

Aisen-voordelen zijn onder meer:

Geavanceerde productie-infrastructuur

Het bedrijf beschikt over een grootschalige PCB-productiefaciliteit met geavanceerde apparatuur, meerdere productielijnen en professionele inspectiesystemen.

Ervaring met toepassingen met hoge betrouwbaarheid

Aisen PCB-producten worden gebruikt in auto-elektronica, industriële besturingssystemen, 5G-communicatieapparatuur, energieopslagmodules, medische apparatuur en intelligente productietoepassingen.

Flexibele productiemogelijkheden

Aisen ondersteunt:

Prototypeproductie
Kleine batchbestellingen
Productie van middelgrote volumes
Grootschalige productie

Technische samenwerking

Vanaf de eerste ontwerpbeoordeling tot de uiteindelijke productie werkt Aisen nauw samen met klanten om de PCB-prestaties, produceerbaarheid en productie-efficiëntie te verbeteren.

Veelgestelde vragen

Wat is een servomotor-PCB?

Een servomotor-PCB is een gespecialiseerde printplaat die wordt gebruikt in servo-aandrijf- en bewegingscontrolesystemen. Het beheert de stroomverdeling, besturingssignalen, communicatie-interfaces en feedbacksignalen die nodig zijn voor een nauwkeurige werking van de motor.

Welk type PCB wordt vaak gebruikt in servosystemen?

Servotoepassingen maken gewoonlijk gebruik van meerlaagse PCB's, zware koperen PCB's, HDI-kaarten en materialen met een hoog TG-gehalte, afhankelijk van de stroomvereisten, de circuitcomplexiteit en de omgevingsomstandigheden.

Kan Aisen op maat gemaakte borden vervaardigen voor servotoepassingen?

Ja. Shenzhen Aisen Electronics Co., Ltd. biedt op maat gemaakte PCB-productie op basis van de eisen van de klant, waaronder het aantal lagen, materialen, koperdikte, oppervlakteafwerking en assemblagebehoeften.

Biedt Aisen montagediensten aan?

Ja. Aisen biedt complete PCBA-oplossingen, waaronder PCB-fabricage, SMT-assemblage, inkoop van componenten, testen en eindinspectie.

Welke bestanden zijn nodig voor een offerte?

Klanten bieden meestal:

Gerber-bestanden
PCB-specificaties
Stapelvereisten
BOM-bestanden
Montagetekeningen
Technische vereisten

Kan Aisen zware koperontwerpen produceren?

Ja. Aisen ondersteunt zware koperproductie met een koperdikte tot 6 oz voor toepassingen die een hoger stroomvermogen en verbeterde thermische prestaties vereisen.

Vraag een oplossing op maat aan

Shenzhen Aisen Electronics Co., Ltd. levert oplossingen voor de productie van servomotor-PCB's en PCBA-assemblage voor industriële automatisering, robotica, CNC-apparatuur en precisiebewegingscontrolesystemen.

Met geavanceerde productiemogelijkheden, professionele technische ondersteuning en strikt kwaliteitsmanagement helpt Aisen wereldwijde klanten bij het ontwikkelen van betrouwbare elektronische oplossingen, van prototype tot massaproductie.

Neem vandaag nog contact op met Aisen om uw projectvereisten te bespreken.
