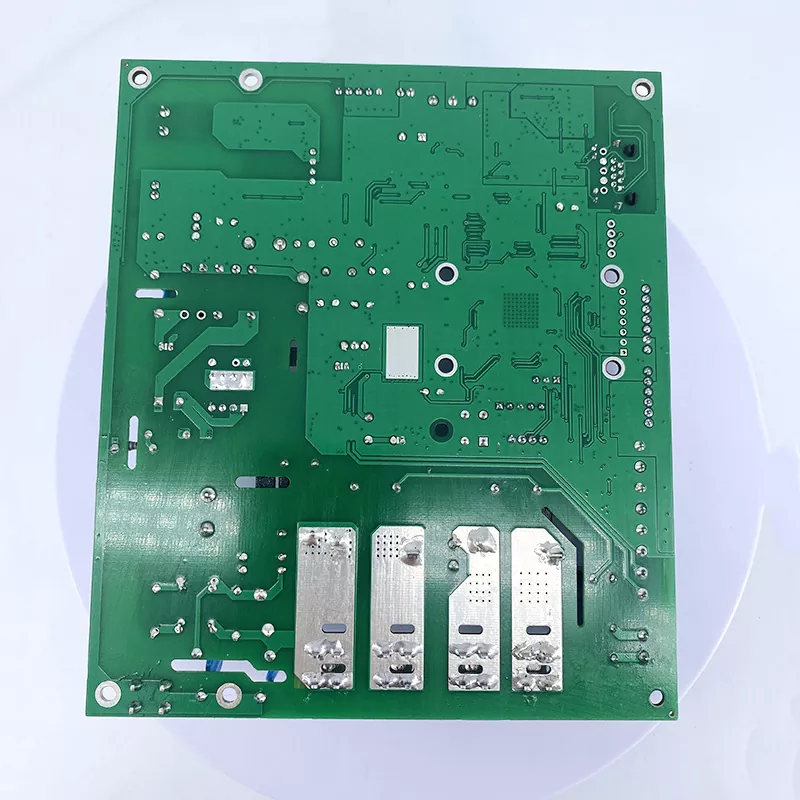

PCB voor batterijlading

Battery Charge Control PCB is het kerncircuitplatform dat de stroominvoer, laadstroom, spanningsregeling en batterijbeschermingsfuncties in elektronische apparaten beheert. Aisen Electronics Co., Ltd. produceert op maat gemaakte besturingskaarten voor het opladen van batterijen voor toepassingen zoals energieopslagsystemen, draagbare elektronica, auto-elektronica en industriële apparatuur.

In tegenstelling tot standaard besturingskaarten vereisen PCB's voor het opladen van batterijen nauwkeurige stroomgeleiding, stabiele thermische prestaties en strikte elektrische tests, omdat elke abnormale spanning of stroomtoestand de veiligheid en levensduur van de batterij kan beïnvloeden. Ons productieproces is gericht op het bereiken van consistente elektrische prestaties voor zowel de ontwikkeling van prototypen als de volumeproductie.

Hoe de PCB voor het opladen van de batterij werkt

Een printplaat voor het opladen van de batterij fungeert als verbindingspunt tussen de stroombron, de laadcontroller, het batterijpakket en de beveiligingscomponenten.

Tijdens het opladen krijgt de printplaat ingangsstroom van een adapter of voeding. Het laad-IC regelt de spanning en stroom op basis van de batterijstatus, terwijl MOSFET's en beveiligingscircuits de stroomtoevoer regelen en problemen zoals overladen, overstroom en kortsluiting voorkomen.

Voor lithiumbatterijtoepassingen is het PCB-lay-outontwerp vooral belangrijk. Sporen met hoge stroomsterkte hebben voldoende koperdikte, thermisch beheer en geoptimaliseerde routering nodig om vermogensverlies en warmteaccumulatie te verminderen. Signaalcircuits voor batterijmonitoring vereisen ook een gecontroleerde impedantie en ruisonderdrukking om de meetnauwkeurigheid te behouden.

Productiemogelijkheden voor besturingskaarten voor het opladen van batterijen

Aisen Electronics produceert printplaten voor batterijlading met configuraties van eenvoudige dubbelzijdige ontwerpen tot complexe meerlaagse structuren.

Onze productiecapaciteit omvat:

• Aantal lagen: 1-32 lagen
• Plaatdikte: 0,3 mm - 5,0 mm
• Koperdikte: tot 6oz voor ontwerpen met hoge stroomsterkte
• Minimale lijnbreedte en -afstand: 3mil
• Gecontroleerde impedantietolerantie: ±10%
• Maximale paneelgrootte: 650 mm x 750 mm

Bij het opladen van batterijen hebben de koperdikte en het thermische ontwerp een directe invloed op de laadefficiëntie. Zware koperen PCB-technologie kan een hogere stroomtransmissie ondersteunen en tegelijkertijd de temperatuurstijging in vermogenssecties verminderen.

Dankzij meerlaagse PCB-structuren kunnen ingenieurs vermogenslagen, aardvlakken en signaalroutering scheiden, waardoor de elektromagnetische compatibiliteit wordt verbeterd en interferentie tussen laadregelcircuits wordt verminderd.

Belangrijke overwegingen bij het PCB-ontwerp voor toepassingen voor het opladen van batterijen

Circuitontwerp met hoge stroomsterkte

Batterijlaadsystemen verwerken vaak continue stroom tijdens laadcycli. De PCB moet een stabiele stroomtransmissie behouden zonder overmatige warmteontwikkeling.

Aisen Electronics optimaliseert de stroomspoorbreedte, koperdikte en via-structuren volgens de werkelijke huidige vereisten. Voor oplaadtoepassingen met hoog vermogen helpen dikkere koperlagen en versterkte thermische paden de betrouwbaarheid op lange termijn te verbeteren.

Thermisch beheer

Laadcomponenten zoals MOSFET's, laad-IC's en stroomregelaars genereren tijdens bedrijf warmte.

Een goed PCB-ontwerp helpt de warmte weg te leiden van gevoelige componenten via koperen gebieden, thermische via's en geoptimaliseerde plaatsing van componenten. Dit is vooral belangrijk voor compacte apparaten op batterijen waar de luchtstroom beperkt is.

Integratie van beveiligingscircuits

Besturingskaarten voor het opladen van accu's integreren gewoonlijk beveiligingsfuncties, waaronder:

• Overspanningsbeveiliging
• Overstroombeveiliging
• Kortsluitbeveiliging
• Temperatuurbewaking

De PCB-indeling moet ervoor zorgen dat beveiligingssignalen snel reageren en interferentie door hoge stroompaden wordt vermeden.

Toepassingen

Energieopslagsystemen

PCB's voor het opladen van batterijen die worden gebruikt in energieopslagapparatuur vereisen een stabiele werking bij continue laad- en ontlaadcycli. Zware koperen ontwerpen en betrouwbare thermische structuren zorgen ervoor dat de prestaties bij langdurig gebruik behouden blijven.

Auto-elektronica

Elektrische voertuigen en accusystemen voor auto's vereisen laadbesturingskaarten met een hoge betrouwbaarheid en trillingsbestendigheid. PCB-ontwerpen zijn gericht op stroomcapaciteit, signaalnauwkeurigheid en duurzaamheid op de lange termijn.

Draagbare elektronische apparaten

Draagbare producten zoals energiecentrales, slimme apparaten en apparatuur op batterijen vereisen compacte laadcircuits. HDI PCB-technologie maakt kleinere lay-outs mogelijk met behoud van de elektrische prestaties.

Industriële apparatuur

Industriële batterijsystemen vereisen consistent laadbeheer onder veeleisende omgevingen. Een gecontroleerd impedantieontwerp en strikte inspectieprocessen zorgen voor een stabiele werking.

PCB-assemblage- en testdiensten

Aisen Electronics biedt complete PCBA-oplossingen, van PCB-fabricage tot componentassemblage.

Onze diensten omvatten de inkoop van componenten, SMT-assemblage, through-hole-verwerking en functionele testen.

Vóór verzending ondergaan de PCB's voor het opladen van de batterij een elektrische inspectie, een AOI-inspectie en een definitieve kwaliteitsverificatie om de prestaties van het circuit en de betrouwbaarheid van de assemblage te bevestigen.

Testprocedures kunnen worden aangepast aan de eisen van de klant, waaronder:

• Testen van elektrische continuïteit
• Testen met vliegende sondes
• Functioneel testen
• Uiterlijk inspectie
• Betrouwbaarheidsverificatie

Opties voor oppervlakteafwerking voor laadbesturingsprintplaat

Verschillende toepassingen voor het opladen van batterijen vereisen verschillende oppervlaktebehandelingen.

ENIG-afwerking is vanwege de vlakke oppervlakte-eigenschappen geschikt voor componenten met een fijne steek en PCB-ontwerpen met hoge dichtheid. OSP biedt een voordelige optie voor standaardtoepassingen, terwijl de hardgouden afwerking een verbeterde duurzaamheid biedt voor connectorgebieden die veelvuldig contact vereisen.

Waarom kiezen voor Aisen Electronics voor de productie van PCB's voor batterijlading

De productie van PCB's voor het opladen van batterijen vereist meer dan de fabricage van standaardcircuits. Het vereist inzicht in de vereisten voor energiebeheer, thermische regeling en beveiligingscircuits.

Aisen Electronics Co., Ltd. combineert PCB-productie-ervaring met technische ondersteuning om klanten te helpen de bordstructuur, materiaalselectie en productieprocessen te optimaliseren.

Van prototypevalidatie tot massaproductie: wij bieden oplossingen op maat op basis van daadwerkelijke elektrische vereisten in plaats van op elk project dezelfde PCB-structuur toe te passen.

Veelgestelde vragen

Wat is het verschil tussen een printplaat voor het opladen van de batterij en een standaardprintplaat?

Een PCB voor het opladen van de batterij zorgt voor de stroomconversie, laadregeling en batterijbeschermingsfuncties. Vergeleken met standaard besturingskaarten vereist dit een hoger stroomvermogen, een beter thermisch beheer en een strengere controle van de elektrische prestaties.

Welke koperdikte wordt aanbevolen voor laad-PCB's met hoge stroomsterkte?

De vereiste koperdikte is afhankelijk van de laadstroom, spoorbreedte en thermische omstandigheden. Zware koperen PCB-ontwerpen worden vaak gebruikt voor toepassingen met een hoger vermogen om de weerstand en de warmteontwikkeling te verminderen.

Kunt u op maat gemaakte printplaten voor het opladen van batterijen vervaardigen?

Ja. Aisen Electronics ondersteunt op maat gemaakte PCB-ontwerpen op basis van klantvereisten, waaronder laagstructuur, materiaalkeuze, koperdikte en assemblagevereisten.

Biedt u PCB-assemblagediensten aan?

Ja. Wij bieden complete PCBA-diensten, waaronder de inkoop van componenten, SMT-assemblage, inspectie en testen.

Welke tests worden vóór verzending uitgevoerd?

Elke PCB kan vóór levering worden getest via elektrische inspectie, AOI-inspectie en klantspecifieke functionele testvereisten.

Neem contact op met Aisen Electronics

Als u op maat gemaakte PCB-oplossingen voor batterijlaadcontrole nodig heeft voor uw laadapparatuur of batterijbeheersysteem, neem dan contact op met Aisen Electronics Co., Ltd. voor technische ondersteuning en productie-evaluatie.
