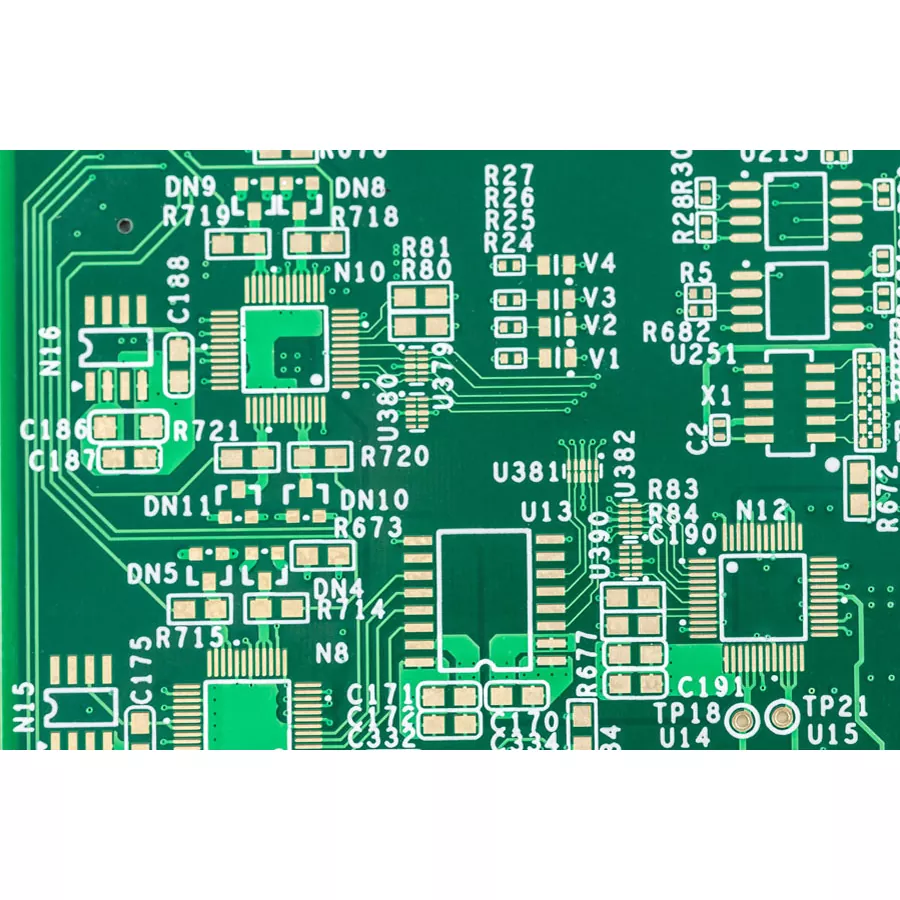

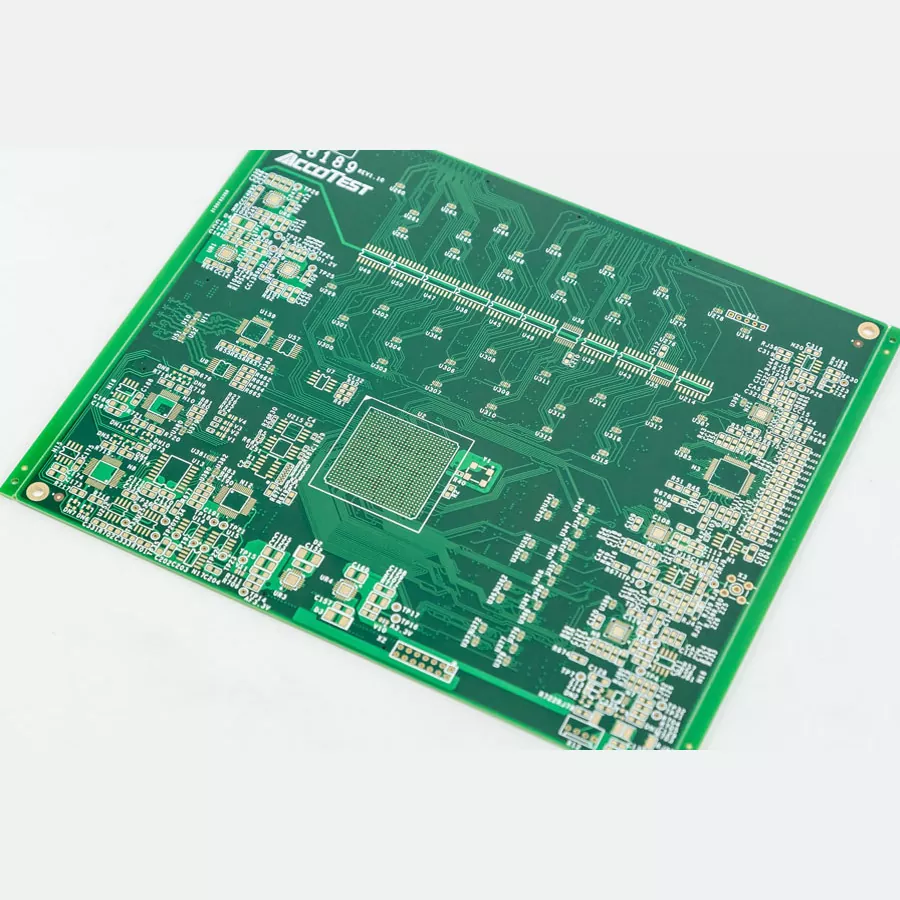

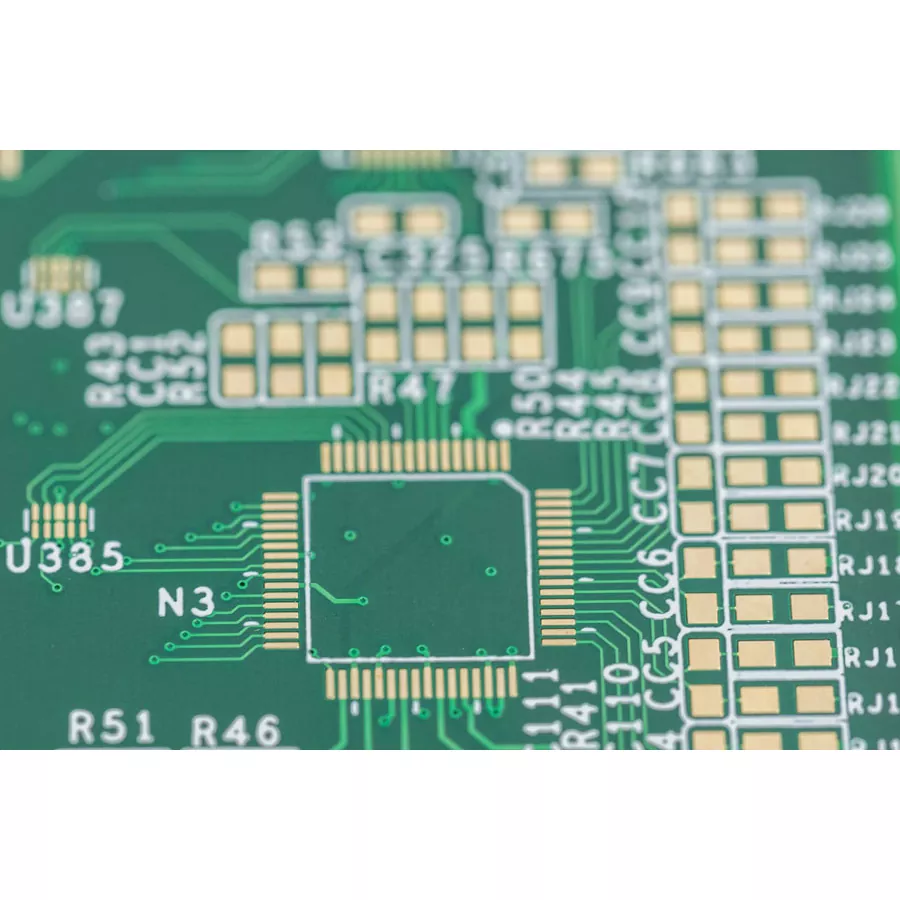

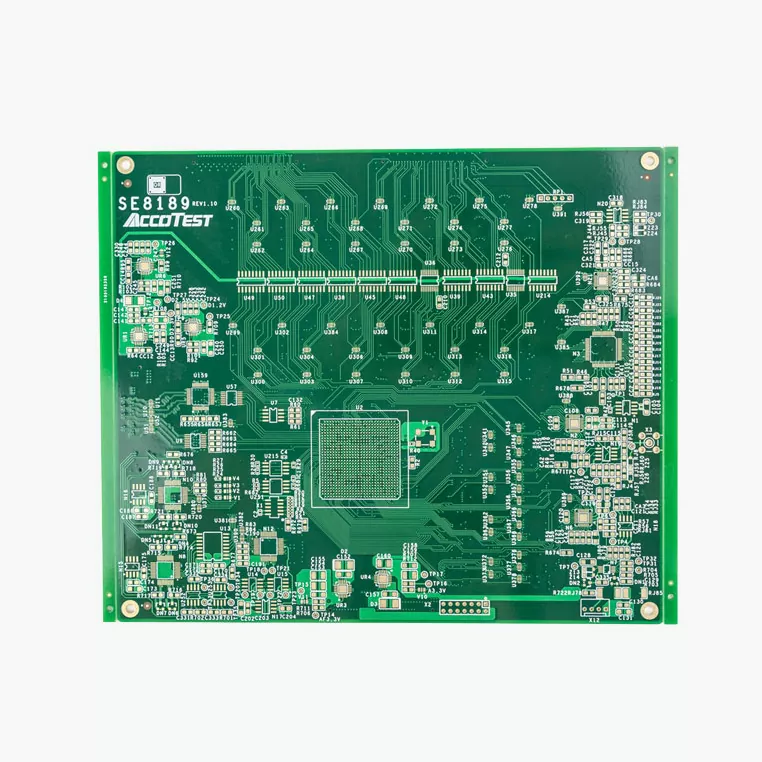

Besturingssysteem PCB

Besturingssysteem PCB speelt een cruciale rol in industriële apparatuur door sensoren, processors, communicatiemodules en stroomregelcircuits op één betrouwbaar elektronisch platform aan te sluiten.

In tegenstelling tot standaardprintplaten moet het een stabiele werking behouden terwijl het meerdere signaaltypen kan verwerken, waaronder analoge feedbacksignalen, digitale communicatie en besturingsuitgangen met hoge stroomsterkte. Een slecht PCB-ontwerp kan leiden tot signaalinterferentie, onstabiele communicatie of onverwachte systeemuitval.

BijAisen Electronics Co., Ltd.produceren wij op maat gemaakte besturingssysteem-PCB's voor industriële automatiseringsapparatuur, embedded controllers, motorbesturingssystemen en intelligente machines. Onze technische aanpak is gericht op elektrische prestaties, thermisch beheer, signaalintegriteit en productieconsistentie op de lange termijn.

Technische overwegingen achter het PCB-ontwerp van het besturingssysteem

Een printplaat voor een besturingssysteem is niet alleen een drager voor elektronische componenten. Het bepaalt hoe efficiënt het systeem signalen verwerkt, de stroom beheert en communiceert met externe apparaten.

Tijdens de PCB-ontwikkeling moeten ingenieurs een balans vinden tussen elektrische prestaties, mechanische beperkingen en productiebetrouwbaarheid.

Signaalintegriteit en circuitisolatie voor industriële besturing

Industriële controllers combineren doorgaans verschillende circuitfuncties op dezelfde printplaat, waaronder:

• Sensorsignaalverwerving
• Verwerking door microcontrollers
• Communicatiecircuits
• Vermogensregeling

Deze circuits kunnen met elkaar interfereren als de PCB-routering niet goed is ontworpen.

Aisen Electronics Co., Ltd. ondersteunt PCB-ontwerpen met overwegingen voor:

• Analoge en digitale signaalscheiding
• Optimalisatie van de grondstrategie
• Indeling voor ruisonderdrukking
• Gecontroleerde impedantieroutering

Dit zorgt voor een stabiele werking in toepassingen waarbij nauwkeurige feedbacksignalen essentieel zijn.

Ontwerp met hoge betrouwbaarheid voor continu industrieel gebruik

Veel besturingssystemen zijn continu actief in fabrieken, machines en automatiseringsapparatuur, waar onverwachte storingen productieverliezen kunnen veroorzaken.

Onze PCB-productie ondersteunt ontwerpen die het volgende vereisen:

• Hoge mechanische betrouwbaarheid
• Optimalisatie van thermische prestaties
• Duurzame koperconstructies
• Stabiele soldeerprestaties

Voor apparatuur die onder trillingen, temperatuurveranderingen of elektrische interferentie werkt, worden de materiaalkeuze van PCB's en de consistentie van de productie kritische factoren.

Communicatie-interfaceondersteuning voor slimme besturingssystemen

Moderne industriële besturingsplatforms vereisen vaak communicatie tussen controllers, sensoren en externe netwerken.

PCB's van het besturingssysteem kunnen interfaces integreren zoals:

• RS485-communicatie
• CAN-bussystemen
• Ethernet-modules
• Industriële communicatieprotocollen

Voor deze toepassingen moet de PCB-indeling de signaalkwaliteit behouden via de juiste routering, impedantiecontrole en EMI-overweging.

Toepassingen

Industriële automatiseringsapparatuur

Automatiseringsmachines vereisen betrouwbare PCB-assemblages om motoren, sensoren, actuatoren en besturingsprocessors te coördineren.

Onze besturingsprintplaatoplossingen worden gebruikt in:

• Apparatuur voor fabrieksautomatisering
• Robotachtige systemen
• Machinebesturingseenheden
• Controllers voor productielijnen

Motorbesturings- en bewegingssystemen

Motorbesturingstoepassingen vereisen nauwkeurige signaalverwerking en stabiel energiebeheer.

PCB-ontwerpen moeten het volgende ondersteunen:

• Motoraandrijfcircuits
• Feedbackdetectie
• Componenten voor stroomschakeling
• Thermisch beheer

Er zijn zware koperen PCB-opties beschikbaar voor toepassingen die een hogere stroomcapaciteit vereisen.

Ingebouwde besturingsapparaten

Embedded controllers worden veel gebruikt in slimme apparatuur waarbij PCB-grootte, energieverbruik en betrouwbaarheid belangrijk zijn.

Toepassingen zijn onder meer:

• Intelligente machines
• Controleterminals
• Bewakingssystemen
• Industriële IoT-apparaten

PCB-productiemogelijkheden voor besturingstoepassingen

Aisen Electronics Co., Ltd. biedt PCB-productiemogelijkheden voor verschillende besturingssysteemvereisten:

Laagstructuur:

1-32-laags PCB-productie

Plaatdikte:

0,3 mm-5,0 mm

Koperdikte:

Tot 6oz voor toepassingen met hoge stroomsterkte

Minimale lijnbreedte:

3mil (0,076 mm)

Impedantiecontrole:

Standaard ±10%, verbeterde mogelijkheden beschikbaar

Oppervlakteafwerkingen:

ENIG, HASL, OSP, immersiezilver, hard goud

Dankzij deze mogelijkheden kunnen we zowel standaard besturingskaarten als complexe meerlaagse ontwerpen ondersteunen.

Kwaliteitscontrole van de productie

De betrouwbaarheid van de printplaat van het besturingssysteem hangt af van de consistentie tijdens de productie.

Ons productieproces omvat:

Inspectie van inkomend materiaal, verificatie van de binnenlaag, boorcontrole, monitoring van koperplaten, AOI-inspectie, elektrische testen en uiteindelijke kwaliteitscontrole.

Voor projecten die een hogere betrouwbaarheid vereisen, ondersteunen we aanvullende testvereisten op basis van klantspecificaties.

Kwaliteitscontrole richt zich op:

• Continuïteit van het circuit
• Isolatieprestaties
• Soldeerbaarheid
• Uitlijning van lagen
• Consistentie van de productie

Aangepaste PCB-technische ondersteuning

Bij de ontwikkeling van besturingssystemen gaat het vaak om het balanceren van prestaties, kosten en haalbaarheid van de productie.

Ons engineeringteam helpt klanten met:

• PCB-ontwerpbeoordeling
• Optimalisatie van stapels
• Materiaal selectie
• DFM-analyse
• Verificatie van prototype
• Overgang naar massaproductie

Door vroeg in het ontwikkelingsproces deel te nemen, helpen we de productierisico's te verminderen en de productbetrouwbaarheid te verbeteren.

Waarom kiezen voor Aisen Electronics Co., Ltd. voor de productie van PCB's voor besturingssystemen

PCB-projecten voor besturingssystemen vereisen meer dan alleen fabricagemogelijkheden. De leverancier moet begrijpen hoe de PCB-prestaties het volledige elektronische systeem beïnvloeden.

Aisen Electronics Co., Ltd. biedt:

• Ervaring met op maat gemaakte meerlaagse PCB-productie
• Ondersteuning voor industriële besturingstoepassingen
• Technische assistentie van prototype tot productie
• Flexibele productiemogelijkheden voor verschillende ordervolumes
• PCB- en PCBA-geïntegreerde diensten

We werken samen met fabrikanten van apparatuur en elektronische ontwikkelaars om betrouwbare PCB-oplossingen te bouwen voor automatisering en intelligente besturingstoepassingen.

Veelgestelde vragen

Wat is het verschil tussen de printplaat van het besturingssysteem en de standaardprintplaat?

PCB's van besturingssystemen bevatten meestal complexere circuits, waaronder signaalverwerking, communicatie-interfaces en vermogensregelsecties. Ze vereisen een betere signaalintegriteit en betrouwbaarheid.

Kan de PCB van het besturingssysteem industriële communicatie-interfaces ondersteunen?

Ja. PCB-ontwerpen kunnen communicatie-interfaces ondersteunen zoals RS485, CAN, Ethernet en andere industriële communicatievereisten.

Produceert u besturingsprintplaten met hoge stroomsterkte?

Ja. Wij bieden zware koperen PCB-opties tot 6oz voor toepassingen die een hogere stroomcapaciteit vereisen.

Welke PCB-lagen zijn geschikt voor industriële controllers?

Het aantal lagen hangt af van de complexiteit van het circuit. Eenvoudige controllers kunnen twee tot vier lagen gebruiken, terwijl geavanceerde industriële systemen vaak meerlaagse structuren vereisen.

Kunt u PCB-assemblagediensten leveren?

Ja. Wij bieden PCB-fabricage, componentsourcing, SMT-assemblage, testen en complete PCBA-oplossingen.

Hoe verbeter je de PCB-betrouwbaarheid voor industriële omgevingen?

De betrouwbaarheid wordt verbeterd door de juiste materiaalkeuze, productiecontrole, elektrische tests en ontwerpoptimalisatie op basis van de toepassingsomstandigheden.

ContactAisen Electronics Co., Ltd.voor op maat gemaakte PCB-productieoplossingen voor besturingssystemen.
