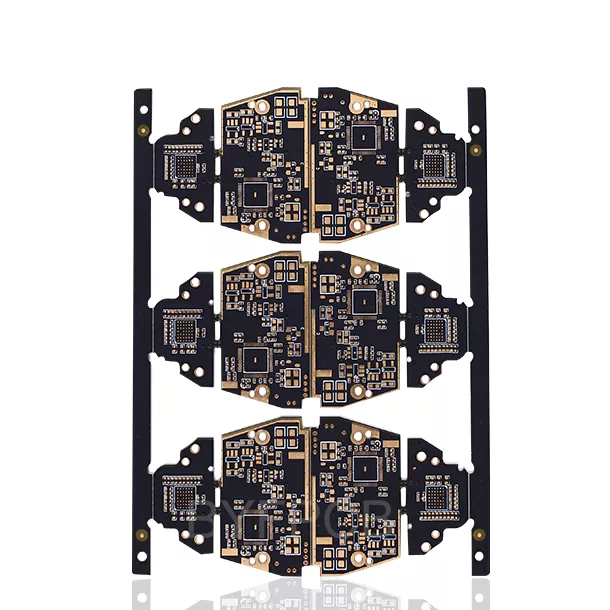

Printplaat voor hartmonitor

Aisen Electronics Co., Ltd. produceert medische PCB's die zijn ontworpen voor hartbewakingstoepassingen, waarbij de nadruk ligt op signaalintegriteit, ruisbeheersing, compacte circuitstructuren en consistente productiekwaliteit. Onze PCB-oplossingen ondersteunen fabrikanten van medische apparatuur bij de ontwikkeling van draagbare ECG-apparaten, bedmonitors en producten voor de gezondheidszorg op afstand.

Overwegingen bij het PCB-ontwerp voor hartbewakingsapparaten

Circuitontwerp met weinig ruis voor ECG-signaalverwerving

ECG-apparaten verzamelen elektrische signalen die door het menselijk hart worden gegenereerd en die meestal erg klein zijn en gevoelig voor externe interferentie. De PCB-indeling heeft rechtstreeks invloed op de nauwkeurigheid van de golfvorm en de meetstabiliteit.

Voor hartbewakingstoepassingen richten onze ingenieurs zich op het scheiden van analoge acquisitiecircuits van digitale verwerkingsgebieden, het optimaliseren van aardingsstructuren en het verminderen van ongewenste ruiskoppeling tussen verschillende functionele modules. Deze ontwerpoverwegingen helpen een duidelijkere ECG-signaaloverdracht te behouden tijdens langdurige bewaking.

Meerlaagse PCB-structuur voor compacte medische elektronica

Moderne hartmonitoren combineren meerdere functies, waaronder signaalverwerving, gegevensverwerking, draadloze communicatie en energiebeheer binnen een beperkte ruimte. Met meerlaagse PCB-structuren kunnen ingenieurs verschillende circuits efficiënt rangschikken met behoud van de elektrische prestaties.

Aisen Electronics ondersteunt meerlaagse PCB-productie van 2 tot 32 lagen, met mogelijkheden zoals minimale lijnbreedte en -afstand tot 3mil, micro-via's tot 0,1 mm en gecontroleerde impedantieproductie met ±8% tolerantie. Deze mogelijkheden ondersteunen compacte medische apparaten die circuitindelingen met hoge dichtheid vereisen.

Materialen en oppervlakteafwerkingen voor printplaat van hartmonitor

Materiaalselectie op basis van apparaatvereisten

PCB-materialen die worden gebruikt in hartbewakingsapparatuur hebben stabiele diëlektrische eigenschappen en betrouwbaarheid op lange termijn nodig. Afhankelijk van het productontwerp kunnen ingenieurs verschillende materialen selecteren op basis van signaalfrequentie, thermische vereisten en mechanische beperkingen.

FR-4-materialen met hoge Tg worden vaak gebruikt voor standaard ECG-bewakingsapparatuur, terwijl materialen met een laag verlies kunnen worden overwogen voor apparaten waarin draadloze communicatiemodules zijn geïntegreerd. Een juiste materiaalkeuze draagt ​​bij aan het behoud van stabiele elektrische prestaties gedurende de gehele levenscyclus van het product.

Oppervlaktebehandeling voor medische elektronica

De oppervlakteafwerking heeft invloed op de soldeerkwaliteit, de stabiliteit van de componentverbinding en de betrouwbaarheid op lange termijn.

Aisen Electronics biedt opties voor oppervlaktebehandeling, waaronder ENIG, OSP en immersiezilver. ENIG wordt veel gebruikt in medische elektronische toepassingen omdat het een goede soldeerbaarheid en stabiele contactprestaties biedt voor precisiecomponenten.

Productieproces van hartmonitor-PCB

PCB-fabricage en assemblagecontrole

De productie van medische PCB's vereist strikte procescontrole, van de voorbereiding van de grondstoffen tot de eindinspectie. Tijdens de productie ondergaat elke PCB meerdere productiestappen, waaronder circuitbeeldvorming, lamineren, boren, koperbeplating, oppervlaktebehandeling en elektrische tests.

Voor klanten die voltooide assemblages nodig hebben, biedt Aisen Electronics ook PCBA-diensten voor SMT-assemblage, inkoop van componenten, soldeerinspectie en functionele tests. Hierdoor kunnen fabrikanten van medische apparatuur de ontwikkeling van prototypen en de volumeproductie via één productiepartner beheren.

Kwaliteitscontrole voor PCB's voor medische monitoring

Elektrische testen en traceerbaarheid van productie

Hartbewakingsapparatuur vereist consistente PCB-prestaties omdat circuitstoringen de werking van het apparaat kunnen beïnvloeden. Vóór verzending wordt elke PCB geïnspecteerd door middel van elektrische tests, AOI-inspectie en productieverificatieprocedures.

Aisen Electronics houdt productiegegevens bij met materiaalinformatie, productieparameters en inspectieresultaten. Deze gegevens ondersteunen fabrikanten van medische apparatuur die een stabiele leverings- en productietraceerbaarheid vereisen.

Toepassingen van hartmonitor-PCB's

PCB's voor hartmonitoren worden gebruikt in verschillende medische monitoringsystemen, waaronder draagbare ECG-monitoren, draagbare hartbewakingsapparatuur, patiëntmonitors aan het bed en apparatuur voor gezondheidszorg op afstand.

Verschillende toepassingen vereisen verschillende PCB-structuren. Draagbare apparaten zijn meestal gericht op compacte afmetingen en een laag energieverbruik, terwijl monitoringapparatuur voor ziekenhuizen meer nadruk legt op signaalstabiliteit en continue werking.

Waarom bedrijven in medische apparatuur samenwerken met Aisen Electronics Co., Ltd.

De productie van medische PCB's vereist inzicht in zowel de elektronische prestaties als de toepassingsvereisten. Aisen Electronics Co., Ltd. werkt samen met klanten tijdens de PCB-ontwerpbeoordeling, productievoorbereiding en productiefasen om de maakbaarheid te verbeteren en een consistente kwaliteit te behouden.

Onze productiemogelijkheden omvatten de fabricage van meerlaagse PCB's, de productie van circuits met hoge dichtheid, PCB-assemblage en testondersteuning voor medische elektronische toepassingen.

Veelgestelde vragen over de printplaat van de hartmonitor

Welk type PCB wordt vaak gebruikt in hartbewakingsapparatuur?

De meeste hartbewakingsapparaten maken gebruik van meerlaagse stijve PCB's of rigide flexibele PCB's. De keuze hangt af van de apparaatgrootte, de complexiteit van het circuit en de toepassingsvereisten.

Waarom heeft ECG-apparatuur een speciaal PCB-ontwerp nodig?

ECG-signalen zijn biologische laagspanningssignalen die gemakkelijk kunnen worden beïnvloed door elektromagnetische interferentie. Een juiste PCB-indeling helpt ruis te verminderen en de signaalnauwkeurigheid te verbeteren.

Kan Aisen Electronics prototype- en massaproductie ondersteunen?

Ja. Aisen Electronics biedt ondersteuning bij de productie van PCB's, van prototypemonsters tot volumeproductie, en helpt klanten producten van ontwikkeling naar de markt te brengen.

Welke testmethoden worden gebruikt voor de productie van medische PCB's?

Veel voorkomende inspecties omvatten elektrische tests, AOI-inspectie, inspectie van de soldeerkwaliteit en verificatie van het productieproces om de consistentie van de PCB's te garanderen.

Neem contact op met Aisen Electronics Co., Ltd.

Het ontwikkelen van een hartbewakingsapparaat vereist PCB-productieondersteuning die past bij uw elektrische ontwerp, productgrootte en productievereisten.

Aisen Electronics Co., Ltd. levert PCB-fabricage- en assemblagediensten voor ECG-monitoren, draagbare gezondheidszorgapparatuur en medische elektronische systemen. Ons engineeringteam kan helpen bij het beoordelen van PCB-ontwerpen, materiaalselectie, productie-evaluatie en productieplanning.

Voor PCB-specificaties, prototypevereisten of volumeproductieprojecten kunt u contact opnemen met ons team om uw toepassingsbehoeften te bespreken.
