Hoe verbetert een servomotor-PCB de betrouwbaarheid van de bewegingsbesturing?

Artikelsamenvatting: A Servomotorprintplaatis een cruciaal elektronisch platform binnen moderne servo-aandrijf- en motion control-apparatuur. Het moet tegelijkertijd de stroomverdeling, feedbacksignalen, communicatie, schakelcircuits, thermische belastingen en elektromagnetische interferentie beheren. Wanneer de PCB slecht is ontworpen of vervaardigd, kunnen problemen optreden zoals onstabiele werking van de motor, positioneringsfouten, overmatige hitte, communicatiefouten en onverwachte uitval van apparatuur. In dit artikel wordt uitgelegd hoe een servomotor-PCB werkt, welke ontwerpfactoren de betrouwbaarheid bepalen, hoe materialen en laagstructuren moeten worden geselecteerd, welke productieprocessen het belangrijkst zijn en hoe fabrikanten technische en productierisico's kunnen verminderen. Het legt ook uit hoe Shenzhen Aisen Electronics Co.,Ltd. ondersteunt aangepaste servomotor-PCB- en PCBA-vereisten voor industriële automatisering, robotica, CNC-apparatuur, halfgeleidermachines en andere precisiebewegingstoepassingen.

Inhoudsopgave

1. Wat is een servomotor-PCB?
2. Waarom is de PCB zo belangrijk in een servomotorsysteem?
3. Welke functies voert een servomotor-PCB uit?
4. Welke ontwerpfactoren bepalen de betrouwbaarheid van servomotor-PCB's?
5. Hoe moeten PCB-materialen worden geselecteerd?
6. Hoe kan een servomotor-PCB de warmte beheren?
7. Hoe kunnen de signaalintegriteit en EMC worden verbeterd?
8. Hoe wordt een betrouwbare servomotor-PCB vervaardigd?
9. Welke tests moet een servomotor-PCB ondergaan?
10. Waar worden servomotor-PCB's gebruikt?
11. Hoe kunnen kopers de juiste servomotor-PCB-fabrikant selecteren?
12. Waarom kiezen voor Shenzhen Aisen Electronics Co., Ltd.?
13. Veelgestelde vragen
14. Conclusie

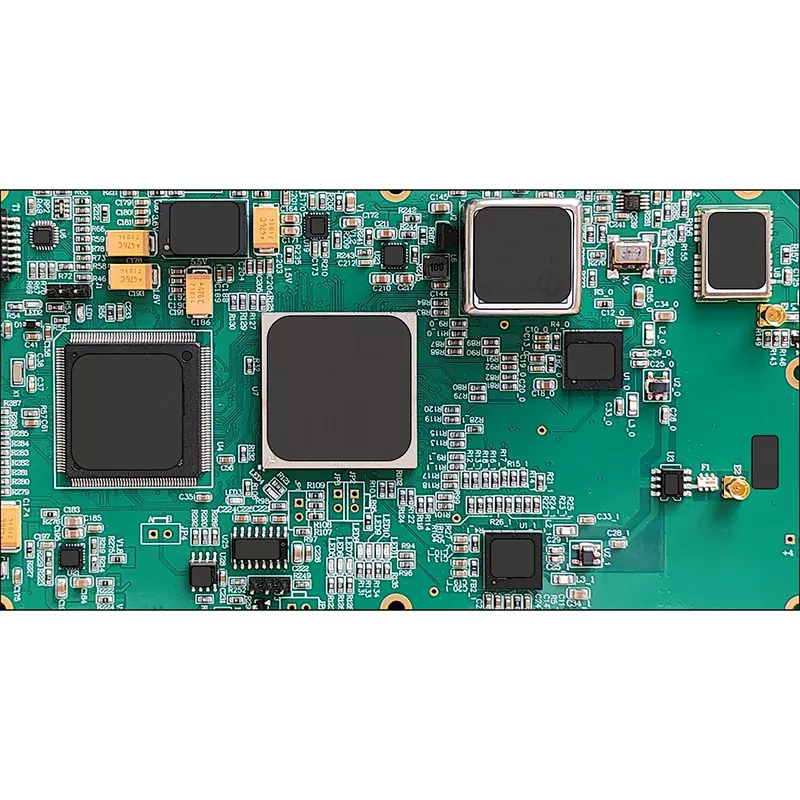

1. Wat is een servomotor-printplaat?

Een servomotor-PCB is een gespecialiseerde printplaat ontwikkeld voor servoaandrijvingen, servocontrollers, motorbesturingseenheden en precisiebewegingssystemen. In tegenstelling tot een besturingsprintplaat voor algemeen gebruik, moet deze vaak voldoen aan de gelijktijdige vereisten van krachtoverbrenging met hoge stroomsterkte, snel schakelen, gevoelige feedbacksignalen, communicatie-interfaces, thermisch beheer en elektromagnetische compatibiliteit.

In een typisch servosysteem is de motor slechts een onderdeel van de volledige bewegingsbesturingsarchitectuur. De controller bepaalt de gewenste beweging, de servoaandrijving verwerkt besturingsinformatie en levert elektrische stroom aan de motor, terwijl een encoder of ander feedbackapparaat continu de motorpositie, snelheid of bedrijfsstatus rapporteert. De PCB zorgt voor de elektrische infrastructuur waardoor deze verschillende functies kunnen samenwerken.

Dit maakt PCB-prestaties direct relevant voor bewegingsnauwkeurigheid en systeemstabiliteit. Een printplaat met onvoldoende stroomcapaciteit kan oververhit raken. Slecht gerouteerde encodersignalen kunnen gevoelig zijn voor interferentie. Onvoldoende isolatie tussen stroom- en regelcircuits kan elektrische ruis veroorzaken. Zwakke soldeerverbindingen of ongeschikte materialen kunnen de betrouwbaarheid tijdens continu industrieel gebruik verminderen.

Om deze reden vereist de productie van servomotor-PCB's meer dan alleen het reproduceren van een circuitpatroon. Het bord moet worden ontworpen rond de elektrische, mechanische, thermische en omgevingscondities van de uiteindelijke apparatuur.

2. Waarom is de printplaat zo belangrijk in een servomotorsysteem?

Servosystemen zijn ontworpen voor gecontroleerde en herhaalbare bewegingen. Toepassingen zoals robotpositionering, CNC-bewerking, geautomatiseerde assemblage, halfgeleiderproductie en nauwkeurige materiaalbehandeling vereisen mogelijk snelle acceleratie, vertraging, frequente richtingsveranderingen en continue feedback.

Tijdens deze handelingen kan de PCB aanzienlijke elektrische en thermische spanningen ervaren. Het bord moet stabiele verbindingen behouden, zelfs als de stroom snel verandert en schakelende componenten warmte en elektromagnetische ruis genereren.

Een goed ontworpen servomotor-PCB helpt een aantal veelvoorkomende pijnpunten van klanten aan te pakken:

• Onverwachte motorinstabiliteit:Een goede stroomverdeling en signaalroutering zorgen voor een consistent elektrisch gedrag.
• Positioneringsfouten:Gecontroleerde routering en geschikte aarding kunnen encoder- en feedbacksignalen tegen interferentie beschermen.
• Thermische problemen:Zwaar koper, thermische via's, koperen vlakken en geschikte materialen kunnen de warmteoverdracht verbeteren.
• Communicatie-onderbrekingen:Een goede impedantie en signaalscheiding ondersteunen betrouwbare industriële communicatie-interfaces.
• Productie-inconsistentie:Gecontroleerde productie- en inspectieprocessen verminderen de variaties tussen batches.
• Lange ontwikkelingscycli:Vroegtijdig technisch onderzoek kan maakbaarheidsproblemen identificeren voordat de productie begint.

De PCB fungeert daarom als een kritische schakel tussen elektrische stroom, besturingslogica, feedbackapparatuur en externe communicatiesystemen.

3. Welke functies voert een servomotor-PCB uit?

De exacte architectuur varieert afhankelijk van het motortype, de omvormertopologie, de spanning, de stroom, het communicatieprotocol en de apparatuurvereisten. Een servomotor-PCB vervult echter gewoonlijk verschillende onderling verbonden functies.

Omdat deze functies met elkaar verbonden zijn, kunnen beslissingen over de PCB-indeling die op het ene gebied worden genomen, de prestaties van een ander gebied beïnvloeden. Een vermogenstrace mag bijvoorbeeld niet onafhankelijk worden beschouwd van nabijgelegen feedbackcircuits op laag niveau.

4. Welke ontwerpfactoren bepalen de betrouwbaarheid van servomotor-PCB's?

Betrouwbaar PCB-ontwerp voor servomotoren begint met het begrijpen van de feitelijke bedrijfsomstandigheden in plaats van het selecteren van een standaardkaartspecificatie. Verschillende technische parameters verdienen bijzondere aandacht.

Huidig ​​draagvermogenis een van de eerste overwegingen. Spoorbreedte, koperdikte, vlakstructuur, via-configuratie en connectorselectie moeten overeenkomen met de verwachte bedrijfsstroom en transiënte omstandigheden.

Opstapelen van lagenis net zo belangrijk voor complexe borden. Een meerlaagse constructie kan speciale stroom- en grondvlakken bieden, de routeringsdichtheid verbeteren, retourpaden verkorten en een betere scheiding creëren tussen gevoelige en hoogvermogencircuits.

Feedbackrouteringverdient een speciale behandeling omdat encodersignalen aanzienlijk gevoeliger kunnen zijn voor interferentie dan stroomcircuits. Kortere signaalpaden, geschikte referentievlakken, gecontroleerde routering en effectieve aardingsstrategieën kunnen helpen de signaalkwaliteit te behouden.

Mechanische beperkingenmoet ook worden overwogen. Servoaandrijvingen kunnen strikte afmetingen van de behuizing, connectorlocaties, vereisten voor montagegaten en beperkingen voor de componenthoogte hebben. Een PCB die elektrisch correct is maar mechanisch incompatibel, kan nog steeds kostbare herontwerpen veroorzaken.

Voor veeleisende toepassingen moeten ingenieurs het volgende evalueren:

• Bedrijfsspanning en stroom
• Piek- en continue belastingsomstandigheden
• Schakelfrequentie
• Omgevings- en componenttemperaturen
• Motorfeedback-architectuur
• Communicatieprotocollen
• Bordafmetingen en montagevereisten
• Verwachte levensduur
• Productiehoeveelheid
• Vereiste inspectie en testen

5. Hoe moeten PCB-materialen worden geselecteerd?

De materiaalkeuze moet gebaseerd zijn op de feitelijke gebruiksomgeving en elektrische vereisten, in plaats van eenvoudigweg het goedkoopste substraat te kiezen.

Bij de materiaalkeuze moet ook rekening worden gehouden met de diëlektrische eigenschappen, thermische prestaties, mechanische stabiliteit, plaatdikte, kopervereisten en het beoogde productieproces.

6. Hoe kan een servomotor-PCB de warmte beheren?

Thermisch beheer is een belangrijke overweging in servo-elektronica, omdat schakelapparaten, vermogenshalfgeleiders, weerstandselementen en andere componenten tijdens continu gebruik aanzienlijke warmte kunnen genereren.

Een te hoge temperatuur kan de veroudering van het materiaal versnellen, de spanning van componenten verhogen, de elektrische eigenschappen veranderen en de betrouwbaarheid op de lange termijn verminderen. Thermisch ontwerp moet daarom beginnen in de PCB-lay-outfase.

Veel voorkomende benaderingen zijn onder meer:

• Toenemende koperdikte:Zwaarder koper kan een hogere stroom ondersteunen en de warmte effectiever distribueren.
• Thermische via's gebruiken:Via's kunnen warmte overbrengen tussen PCB-lagen en naar een geschikt thermisch pad.
• Grote koperoppervlakken creëren:Goede kopervlakken kunnen helpen de hitte te verspreiden en plaatselijke hotspots te verminderen.
• Componentplaatsing optimaliseren:Componenten met hoog vermogen moeten worden geplaatst met het thermisch gedrag en de luchtstroom in gedachten.
• Geschikte materialen selecteren:High-TG of gespecialiseerde substraten kunnen geschikt zijn voor toepassingen bij hoge temperaturen.
• Balancerende koperdistributie:Een juiste koperbalans kan de productieconsistentie en de stabiliteit van het bord helpen verbeteren.

De thermische prestaties moeten worden geëvalueerd samen met de behuizing, de koelmethode, de luchtstroom, de componentselectie en de verwachte inschakelduur. Een PCB kan op zichzelf een ontoereikende koelstrategie op systeemniveau niet compenseren.

7. Hoe kunnen de signaalintegriteit en EMC worden verbeterd?

Servosystemen bevatten twee fundamenteel verschillende elektrische omgevingen: schakel- en stroomcircuits met hoge energie, en regel- en feedbackcircuits op laag niveau. Het is essentieel om deze domeinen op de juiste manier georganiseerd te houden.

Encoderfeedback, sensorsignalen, CAN, RS485, industrieel Ethernet en andere communicatie-interfaces kunnen worden beïnvloed door schakelruis en ongunstige retourstroompaden.

Verschillende PCB-praktijken kunnen deze risico's helpen verminderen:

1. Scheid gevoelige signaalroutering van schakelpaden met hoge stroomsterkte.
2. Zorg voor geschikte referentievlakken voor kritische signalen.
3. Houd hoogfrequente stroomlussen compact.
4. Gebruik geschikte aardings- en retourpadstrategieën.
5. Regelimpedantie waar de interface dit vereist.
6. Minimaliseer onnodige via's en discontinuïteiten op hogesnelheidspaden.
7. Plaats filter- en beveiligingscomponenten dicht bij de relevante interfaces.
8. Controleer de plaatsing van de connectoren om onnodige koppeling te verminderen.

Deze technieken elimineren niet elk EMC-probleem, omdat het uiteindelijke elektromagnetische gedrag ook afhangt van de bekabeling, connectoren, behuizingsontwerp, aarding, motorkarakteristieken en systeeminstallatie. Niettemin biedt een zorgvuldig ontworpen PCB een sterke basis voor betrouwbare prestaties op systeemniveau.

8. Hoe wordt een betrouwbare servomotor-PCB vervaardigd?

De productiekwaliteit kan net zo belangrijk zijn als het originele circuitontwerp. Een technisch goede lay-out kan nog steeds mislukken als het boren, laagregistratie, verkoperen, solderen of inspecteren slecht wordt gecontroleerd.

Een gecontroleerd productieproces omvat doorgaans de volgende fasen:

1. Technische beoordeling:Gerberbestanden, specificaties, stapeling, stuklijst, tekeningen en speciale vereisten worden vóór productie gecontroleerd.
2. Materiaalvoorbereiding:Substraat- en kopermaterialen worden geselecteerd volgens de goedgekeurde specificatie.
3. Circuitvorming binnenlaag:Beeldvorming en etsen creëren de vereiste interne circuitpatronen voor meerlaagse borden.
4. Lagen lamineren:Interne lagen worden onder gecontroleerde temperatuur en druk verlijmd.
5. CNC-boren:Doorgaande gaten en via's worden geproduceerd volgens de technische gegevens.
6. Verkoperen:Geleidend koper wordt afgezet om betrouwbare verbindingen tussen de lagen tot stand te brengen.
7. Buitenlaagverwerking:Externe circuits worden gevormd en geïnspecteerd.
8. Soldeermasker en oppervlakteafwerking:Er worden passende bescherming en contactafwerkingen toegepast.
9. Elektrisch testen:Indien nodig worden continuïteit en isolatie gecontroleerd.
10. Eindinspectie:Afmetingen, uiterlijk, afwerking en klantspecifieke eisen worden gecontroleerd.

Voor complexe servomotor-PCB-projecten is een technische beoordeling vóór massaproductie bijzonder waardevol. Potentiële problemen met betrekking tot spoorbreedte, gatgrootte, thermische structuren, speling tussen componenten of stapeling kunnen vaak worden geïdentificeerd voordat ze productieproblemen worden.

9. Welke tests moet een servomotor-PCB ondergaan?

Testvereisten zijn afhankelijk van de functie van het bord en de klantspecificaties. Een combinatie van geautomatiseerde inspectie, elektrische testen en dimensionale verificatie kan een sterkere productiecontrole opleveren dan alleen visuele inspectie.

Voor geassembleerde servomotor-PCB-producten kan functionele verificatie bijzonder nuttig zijn, omdat deze de kaart evalueert in relatie tot het beoogde bedrijfsgedrag in plaats van alleen de individuele elektrische verbindingen te controleren.

10. Waar worden servomotorprintplaten gebruikt?

Servomotor-PCB-technologie is relevant overal waar nauwkeurige, herhaalbare, elektronisch bestuurde bewegingen nodig zijn. Typische toepassingen zijn onder meer:

• Industriële automatisering:Servoaandrijvingen, geautomatiseerde productieapparatuur, transportsystemen en motion controllers.
• Robotica:Robotarmen, geautomatiseerde geleide apparatuur, positioneringsplatforms en collaboratieve automatisering.
• CNC-machines:Werktuigmachines die gecoördineerde en nauwkeurige bewegingen vereisen.
• Halfgeleiderapparatuur:Waferverwerking, inspectie, handling en precisiepositioneringssystemen.
• Medische automatisering:Geautomatiseerde apparatuur en precisiemechanismen die gecontroleerde bewegingen vereisen.
• Verpakkingsmachines:Gesynchroniseerde beweging op hoge snelheid en nauwkeurige positionering.
• Intelligente productie:Slimme productiesystemen die motion control en industriële communicatie integreren.
• Precisie-instrumenten:Apparatuur waarbij herhaalbaarheid en feedbacknauwkeurigheid essentieel zijn.

De exacte PCB-architectuur moet altijd worden afgestemd op de elektrische specificaties en omgevingsomstandigheden van de apparatuur, in plaats van aan te nemen dat één universeel bordontwerp voor elke servotoepassing geschikt is.

11. Hoe kunnen kopers de juiste fabrikant van servomotor-PCB's selecteren?

Als u een leverancier kiest die uitsluitend op de prijsopgave is gebaseerd, kan dit later voor verborgen kosten zorgen. Voor servotoepassingen moeten kopers de technische mogelijkheden, de consistentie van de productie, de testmiddelen, de materiaalopties en de schaalbaarheid van de productie beoordelen.

Een praktische leveranciersevaluatiechecklist omvat:

• Ervaring met industriële en motion-control PCB-toepassingen
• Mogelijkheid om meerlaagse printplaten te vervaardigen
• Mogelijkheid voor zware koperontwerpen indien nodig
• HDI of high-density routing-ervaring voor compacte producten
• Geschikte materiaal- en oppervlakteafwerkingsopties
• Technische ondersteuning vóór productie
• AOI en elektrische testmogelijkheden
• PCBA-assemblage en functionele testopties
• Ondersteuning van prototypes en productie van kleine batches
• Schaalbare capaciteit voor volumeproductie
• Gedocumenteerde kwaliteitsmanagementprocedures
• Duidelijke communicatie tijdens technische wijzigingen

Ook is het handig om tijdens de offerte volledige technische informatie te verstrekken. Gerber-bestanden, stuklijstgegevens, stapelvereisten, assemblagetekeningen, plaatafmetingen, kopervereisten, oppervlakteafwerking, bedrijfsomstandigheden en testvereisten kunnen een fabrikant helpen een nauwkeurigere technische beoordeling te geven.

12. Waarom kiezen voor Shenzhen Aisen Electronics Co., Ltd.?

Shenzhen Aisen Electronics Co., Ltd.biedt op maat gemaakte PCB- en PCBA-productie voor veeleisende elektronische toepassingen. De servomotor-PCB-oplossingen zijn bedoeld voor industriële automatisering, robotica, CNC-machines, halfgeleiderapparatuur en toepassingen voor precisiebewegingsbesturing.

De productieaanpak combineert PCB-fabricage, technische beoordeling, assemblage, inkoop van componenten, inspectie en testen. Deze geïntegreerde structuur kan klanten helpen de coördinatie tussen meerdere leveranciers te verminderen en een grotere consistentie te behouden, van prototypeontwikkeling tot volumeproductie.

Voor projecten waarbij motorbesturing met hoge stroomsterkte, compacte meerlaagse routing, gevoelige feedbacksignalen of veeleisende thermische omstandigheden betrokken zijn, kan vroege communicatie tussen de PCB-fabrikant en het ontwerpteam bijzonder waardevol zijn.

In plaats van de productie te beschouwen als de laatste stap na de voltooiing van het ontwerp, kunnen klanten de PCB-fabrikant betrekken bij de technische beoordeling. Deze aanpak kan potentiële problemen met de maakbaarheid aan het licht brengen, de materiaalkeuze verbeteren, stapelstructuren optimaliseren en onnodige prototype-iteraties verminderen.

13. Veelgestelde vragen

Waar wordt een servomotor-PCB voor gebruikt?

Een servomotor-PCB wordt gebruikt in servoaandrijvingen en bewegingsbesturingsapparatuur ter ondersteuning van de stroomverdeling, motorbesturing, feedbackverwerking, communicatie, signaalbeheer en andere elektronische functies die nodig zijn voor gecontroleerde werking van de motor.

Wat maakt een servomotorprintplaat anders dan een standaard besturingsprintplaat?

PCB's van servomotoren moeten vaak rekening houden met snelle stroomveranderingen, schakelgeluiden, thermische stress, gevoelige encoderfeedback en realtime communicatie. Hun elektrische lay-out en materiaalkeuze vereisen daarom meer aandacht voor stroomintegriteit, signaalintegriteit, thermisch beheer en elektromagnetische compatibiliteit.

Kan een servomotor-PCB een meerlaagse structuur gebruiken?

Ja. Een meerlaagse constructie is vaak nuttig voor complexe servo-elektronica, omdat deze extra routeringsruimte biedt en het mogelijk maakt dat stroom-, aarde- en signaalstructuren effectiever worden georganiseerd.

Wanneer moet zwaar koper worden overwogen?

Zwaar koper kan geschikt zijn wanneer de plaat relatief hoge stroom moet voeren of aanzienlijke stroomgerelateerde thermische belastingen moet kunnen verwerken. De vereiste koperdikte moet worden bepaald op basis van de werkelijke stroom, spoorgeometrie, temperatuurstijging en PCB-constructie.

Hoe kunnen encodersignalen worden beschermd tegen interferentie?

Zorgvuldige laagplanning, signaalscheiding, geschikte aarding, gecontroleerde retourpaden, compacte hogestroomlussen en geschikte interfacebescherming kunnen interferentie helpen verminderen. Er moet ook rekening worden gehouden met het EMC-ontwerp op kabel- en systeemniveau.

Kan Shenzhen Aisen Electronics Co., Ltd. zowel PCBA als kale PCB's leveren?

Ja. Shenzhen Aisen Electronics Co., Ltd. biedt PCB-fabricage samen met SMT-assemblage, through-hole-assemblage, inkoop van componenten, inspectie en testen voor projecten die een geïntegreerde PCBA-oplossing vereisen.

Welke informatie moet worden verstrekt bij het aanvragen van een offerte voor servomotor-PCB's?

Nuttige informatie omvat Gerber-bestanden, stuklijst, PCB-afmetingen, aantal lagen, koperdikte, plaatdikte, materiaalvereisten, oppervlakteafwerking, stapeling, montagetekeningen, componentinformatie, jaarvolume en eventuele speciale elektrische of omgevingsvereisten.

Kunnen servomotorprintplaten worden aangepast voor verschillende motorsystemen?

Ja. PCB-structuur, materiaal, koperdikte, aantal lagen, routeringsstrategie, connectoren, thermisch ontwerp en assemblageconfiguratie kunnen worden aangepast aan de vereisten van verschillende servoaandrijvingen en bewegingscontrolesystemen.

14. Conclusie

Een betrouwbare servomotorprintplaat is veel meer dan een drager voor elektronische componenten. Het is een zorgvuldig ontworpen elektrisch platform dat stroom, besturing, feedback, communicatie, thermisch beheer en mechanische vereisten moet coördineren binnen een veeleisende motion-control-omgeving.

De belangrijkste factoren zijn onder meer de juiste PCB-architectuur, voldoende stroomcapaciteit, effectief thermisch ontwerp, gecontroleerde signaalroutering, geschikte materialen, betrouwbare tussenlaagverbindingen, consistentie van de productie en uitgebreide inspectie. Wanneer deze elementen samen worden beschouwd, kan de PCB een sterkere basis bieden voor nauwkeurige en stabiele servowerking.

Voor fabrikanten van apparatuur, automatiseringsintegrators, roboticabedrijven, CNC-machinebouwers en andere ontwikkelaars van industriële elektronica kan het selecteren van een ervaren productiepartner het ontwikkelingsrisico verminderen en de productieconsistentie verbeteren.Shenzhen Aisen Electronics Co., Ltd.ondersteunt op maat gemaakte servomotor-PCB- en PCBA-projecten, van technische evaluatie en prototypeproductie tot assemblage, testen en volumeproductie.

Heeft u een servomotor-PCB nodig die is ontworpen rond uw huidige, thermische, signaal- en mechanische vereisten? Neem contact op met Shenzhen Aisen Electronics Co., Ltd. vandaag nog om uw PCB-specificaties te bespreken, een productieoplossing op maat aan te vragen, enneem contact met ons opvoor professionele ondersteuning van prototype tot productie.
