Wat maakt PCB's en PCBA's voor consumentenelektronica essentieel voor hoogwaardige elektronische producten?

Van de smartphone in je zak tot de slimme speaker in je woonkamer: de naadloze functionaliteit en hoge prestaties van moderne consumentenelektronica worden mogelijk gemaakt door twee onbezongen helden: de Printed Circuit Board (PCB) en de Printed Circuit Board Assembly (PCBA). AConsumentenelektronica PCB en PCBAvormen de structurele en elektrische ruggengraat van elk apparaat en bieden de kritische interconnectiviteit waardoor componenten kunnen communiceren en functioneren als een verenigd systeem. Zonder een zorgvuldig ontworpen, betrouwbaar vervaardigde PCB en een feilloos uitgevoerd assemblageproces zouden de meest geavanceerde processors en geavanceerde sensoren niets meer zijn dan een verzameling losgekoppelde stukjes silicium. De meedogenloze vraag van de consument naar kleinere, snellere, krachtigere en veelzijdige apparaten heeft een enorme druk uitgeoefend op de PCB- en PCBA-industrie. BijShenzhen Aisen Electronics Co., Ltd., onze fabriek loopt voorop in deze evolutie en heeft onze processen aangepast om te voldoen aan de strenge eisen van 5G, kunstmatige intelligentie en IoT-toepassingen. In dit artikel worden de veelzijdige redenen onderzocht waarom PCB en PCBA niet alleen componenten zijn, maar de essentiële factoren voor hoogwaardige elektronische producten.

De reis van een conceptueel elektronisch ontwerp naar een tastbaar, krachtig product is complex, en de PCB en PCBA zijn de fysieke manifestatie van dat ontwerp. Een hoogwaardig product vereist een hoogwaardige basis. Deze basis is gebouwd op drie cruciale pijlers: het vermogen om hogesnelheidssignaalintegriteit te beheren om gegevensverlies en interferentie te voorkomen, het vermogen om warmte efficiënt af te voeren om de levensduur en betrouwbaarheid van apparaten te garanderen, en het vermogen om steeds geminiaturiseerde componenten te huisvesten zonder dat dit ten koste gaat van de prestaties. Bovendien zijn in de consumentenelektronicasector, waar de marges krap zijn en de time-to-market van cruciaal belang is, de betrouwbaarheid en consistentie van de PCB- en PCBA-toeleveringsketen van het grootste belang. Eén enkel productiefout kan leiden tot een golf van retourzendingen, waardoor de merkreputatie en winstgevendheid worden geschaad. Terwijl we dieper ingaan op de technische en operationele aspecten van PCB en PCBA, zullen we de specifieke ontwerpregels, productietechnieken en rigoureuze testprotocollen ontdekken die een louter functioneel bord onderscheiden van een bord dat werkelijk hoge prestaties en betrouwbaarheid op lange termijn mogelijk maakt.

Inhoudsopgave

• 1. Wat is de evolutie van printplaten voor consumentenelektronica?
• 2. Hoe lost PCBA de uitdagingen van miniaturisatie op?
• 3. Welke technische specificaties definiëren hoogwaardige PCB's?
• 4. Hoe verbeteren geavanceerde productieprocessen de betrouwbaarheid?
• Veelgestelde vragen (FAQ)
• Conclusie en projectoverleg

Wat is de evolutie van printplaten voor consumentenelektronica?

Om te begrijpen waaromConsumentenelektronica PCB en PCBAvandaag de dag essentieel zijn voor hoogwaardige producten, is het leerzaam om naar hun evolutie te kijken. De reis van de omvangrijke, enkelzijdige PCB's uit de jaren zestig naar de ongelooflijk dichte, meerlaagse en flexibele circuits die we nu gebruiken, is een bewijs van het meedogenloze streven naar miniaturisatie en prestaties. Vroeger was de primaire functie van een PCB het vervangen van point-to-point-bedrading, waardoor elektronische apparaten betrouwbaarder en gemakkelijker te vervaardigen werden. Toen de geïntegreerde schakeling (IC) opkwam en in complexiteit begon te groeien, breidde de rol van de PCB zich uit van een eenvoudig bedradingssubstraat naar een zorgvuldig ontworpen verbinding die elektrische signalen met steeds hogere frequenties en snelheden moest beheren.

Neem het voorbeeld van de mobiele telefoon. De eerste generatie mobiele telefoons in de jaren tachtig maakte gebruik van 1-2-laags PCB's met relatief royale spoorbreedtes en -afstanden. De Nokia 3310 uit 2000 gebruikte een compact meerlaags bord, maar nog steeds met een relatief eenvoudige signaalarchitectuur. Snel vooruit naar de huidige 5G-smartphones. Ze gebruiken high-density interconnect (HDI)-kaarten met maximaal twaalf lagen, ingebedde componenten en microvia's die vrijwel onzichtbaar zijn voor het blote oog. Deze evolutionaire sprong werd niet gedreven door een verlangen naar complexiteit omwille van zichzelf; het was een direct antwoord op de behoefte aan snellere verwerkingskracht, hogere bandbreedte en meerdere functionaliteiten in een steeds kleiner wordende vormfactor. De PCB moest evolueren om de ruis van deze hogesnelheidssignalen te verwerken en tegelijkertijd de signaalintegriteit te behouden, en dat alles binnen een apparaat dat in de palm van je hand paste.

Dit evolutionaire proces heeft de rol van de PCB-fabrikant fundamenteel veranderd. Het is niet langer een taak om eenvoudigweg traceringen volgens een netlijst te routeren. Het is getransformeerd in een zeer collaboratieve technische discipline. Een fabrikant moet nu vanaf het allereerste begin nauw samenwerken met de systeemontwerper en feedback geven op het gebied van ontwerp voor maakbaarheid (DFM) over materiaalkeuze, stapelontwerp en routeringsbeperkingen. Een hogesnelheidsinterface zoals USB 3.1 of PCIe vereist bijvoorbeeld een zeer specifieke impedantiecontrole. Onze fabriek inAisenheeft zwaar geïnvesteerd in de technologie die nodig is om deze evolutie te ondersteunen. Ons technische team maakt gebruik van geavanceerde simulatietools om de prestaties van de PCB te modelleren voordat deze ooit wordt vervaardigd, zodat het ontwerp wordt geoptimaliseerd voor signaalintegriteit en maakbaarheid. We hebben ook onze mogelijkheden uitgebreid om te voldoen aan de eisen van hoogwaardige apparaten, zoals de mogelijkheid om complexe HDI-platen te vervaardigen met lasergeboorde microvia's, en de expertise om geavanceerde materialen zoals Rogers of Isola te verwerken voor hoogfrequente toepassingen. Deze diepgaande technische betrokkenheid stelt ons in staat PCB- en PCBA-oplossingen voor consumentenelektronica te leveren die het prestatiepotentieel van elektronische producten van de volgende generatie echt ontsluiten.

Hoe lost PCBA de uitdagingen van miniaturisatie op?

Miniaturisatie is de bepalende trend in de consumentenelektronica-industrie. Consumenten willen meer verwerkingskracht, een langere batterijduur en meer sensoren, en dat allemaal in een apparaat dat dunner, lichter en esthetisch aantrekkelijker is. Deze meedogenloze drang naar miniaturisering plaatst enorme uitdagingen voor het assemblageproces, en dat is waar de PCBA-fase (Printed Circuit Board Assembly) van cruciaal belang wordt. Het is niet genoeg om een ​​dichte, ingewikkelde PCB te ontwerpen; de componenten moeten met uiterste precisie en betrouwbaarheid op dat bord worden geplaatst en gesoldeerd. Een slecht uitgevoerde assemblage kan het ontwerp van de meest geavanceerde PCB volledig ondermijnen, wat kan leiden tot elektrische kortsluiting, open verbindingen of storingen als gevolg van slechte thermische prestaties.

Een van de grootste uitdagingen bij miniaturisatie is de plaatsing van componenten. Componenten zijn zo gekrompen dat ze nauwelijks met het blote oog te zien zijn; Zo zijn de gewone 0201-weerstand (0,6 mm x 0,3 mm) en de nog uitdagendere 01005 (0,4 mm x 0,2 mm) nu gebruikelijk in compacte consumentenproducten. Het handmatig plaatsen van deze componenten is onmogelijk, en zelfs met geautomatiseerde apparatuur zijn de eisen aan de plaatsingsnauwkeurigheid ongelooflijk streng. Onze fabriek maakt gebruik van de nieuwste generatie snelle pick-and-place machines die componenten kunnen plaatsen met een nauwkeurigheid van +/- 25 micron. Dit wordt bereikt door een combinatie van camera's met hoge resolutie en geavanceerde software die optische uitlijningscontroles uitvoert vóór, tijdens en na de plaatsing. Dit proces wordt verder verbeterd door een rigoureus stencilprintproces voor het aanbrengen van soldeerpasta. De pasta wordt aangebracht via een lasergesneden stencil met openingen die zijn ontworpen om te passen bij de padgrootte en vorm van deze ultrakleine componenten, zodat precies de juiste hoeveelheid soldeerpasta wordt afgezet om een ​​betrouwbare verbinding te creëren zonder kortsluiting te veroorzaken.

Een ander cruciaal element bij de assemblage van hoogwaardige consumentenelektronica is het reflow-soldeerproces. De soldeerverbindingen moeten van de hoogste kwaliteit zijn, vrij van holtes en defecten die tot vroegtijdig falen kunnen leiden. We hebben een reflow-ovencontrolesysteem met gesloten lus geïmplementeerd dat het temperatuurprofiel van elke plaat bewaakt terwijl deze door de oven gaat, waarbij de warmtezones in realtime worden aangepast om ervoor te zorgen dat het soldeer de optimale smelttemperatuur bereikt. Dit is vooral belangrijk voor borden met gemengde technologie, zoals kaarten met zowel BGA's met fijne pitch (Ball Grid Arrays) als grotere, warmtegevoelige connectoren. Onze fabriek maakt gebruik van stikstofondersteunde reflow voor kritische assemblages. Door een inerte atmosfeer te creëren, verminderen we het risico op oxidatie op de soldeerverbindingen, wat resulteert in een helderdere, sterkere en betrouwbaardere verbinding. Deze stappen, van nauwkeurig stencilprinten tot gecontroleerde reflow, zijn de praktische manieren waarop we de uitdagingen van miniaturisatie oplossen en ervoor zorgen dat deConsumentenelektronica PCB en PCBAwij leveren zijn klaar voor de meest veeleisende toepassingen.

Welke technische specificaties definiëren hoogwaardige PCB's?

Het definiëren van een hoogwaardige PCB gaat verder dan de basisafmetingen van lengte, breedte en dikte. Het omvat een reeks kritische technische parameters die zorgvuldig zijn ontworpen om ervoor te zorgen dat het bord kan voldoen aan de eisen van moderne, snelle elektronische apparaten. Deze specificaties zijn de taal waarmee een ontwerper de vereisten communiceert en een fabrikant zijn capaciteiten demonstreert. De materiaalkeuze, de lay-out van de lagen en het ontwerp van de verbindingen worden allemaal bepaald door de elektrische en thermische behoeften van het apparaat. Wil een consumentenelektronicaproduct zijn topprestaties kunnen leveren, dan moet de PCB volgens deze strenge normen worden ontworpen en vervaardigd.

Om de mogelijkheden van een PCB effectief te evalueren, is het nuttig om de belangrijkste technische specificaties te begrijpen en wat ze betekenen. De onderstaande tabel illustreert enkele van de kritische parameters waarmee we routinematig rekening houden in onze ontwerp- en productieprocessen.

Naast deze standaardparameters vereisen hoogwaardige PCB's vaak speciale overwegingen. Voor een PCB voor een 5G-basisstation zijn bijvoorbeeld materialen met een zeer lage Df nodig, zoals PTFE of met keramiek gevulde koolwaterstof om de signaalintegriteit bij multi-gigahertz-frequenties te behouden. Een PCB voor een stroomomvormer heeft zware koperlagen nodig om hoge stromen te kunnen verwerken en thermische via's om de warmte weg te leiden van de voedingscomponenten. Onze fabriek inShenzhen Aisen Electronics Co., Ltd.heeft een breed portfolio van geavanceerde materialen en processen om deze uiteenlopende behoeften te ondersteunen. We hebben uitgebreide ervaring met een breed scala aan hoogwaardige materialen en kunnen deskundige begeleiding bieden bij het selecteren van de optimale materiaalset voor de specifieke prestatie-eisen van uwConsumentenelektronica PCB en PCBA. Deze expertise gaat niet alleen over het begrijpen van de materialen; het gaat erom het complexe samenspel tussen materiaaleigenschappen, circuitindeling en productieproces te begrijpen, zodat het eindproduct presteert zoals bedoeld.

Hoe verbeteren geavanceerde productieprocessen de betrouwbaarheid?

De betrouwbaarheid van een consumentenelektronicaproduct houdt rechtstreeks verband met de betrouwbaarheid van de PCB en PCBA. Zelfs het meest perfecte ontwerp kan ongedaan worden gemaakt door fabricagefouten zoals soldeerholtes, microscheurtjes of slechte galvanisatie. Apparaten met hoge prestaties vereisen productieprocessen die veel verder gaan dan de industrienormen om een ​​betrouwbaarheidsniveau te garanderen dat bestand is tegen de ontberingen van dagelijks gebruik, omgevingsstress en lange bedrijfsuren. Dit is waar de investering in geavanceerde productiecapaciteiten en een cultuur van kwaliteit de belangrijkste onderscheidende factor wordt.

Het proces begint met de PCB-fabricage zelf. Onze fabriek is uitgerust met een geavanceerd plasma-etssysteem voor het reinigen van het plaatoppervlak vóór het lamineerproces. Deze geavanceerde methode zorgt voor micro-opruwing van het oppervlak, waardoor de hechtsterkte tussen de diëlektrische lagen en het koper dramatisch wordt verbeterd, wat van cruciaal belang is voor het voorkomen van delaminatie onder thermische spanning. Vervolgens gebruiken we geavanceerde laserboorsystemen om microvia's te produceren, die essentieel zijn voor high-density interconnect (HDI)-ontwerpen. Deze systemen kunnen nauwkeurige microvia-diameters van 100 µm en minder bereiken, waardoor de laag-tot-laag-verbindingen mogelijk zijn die nodig zijn voor complexe, hoogwaardige apparaten. Dit wordt gevolgd door een geautomatiseerd optisch inspectiesysteem (AOI) dat camera's met hoge resolutie gebruikt om het bord te inspecteren op defecten zoals openingen, kortsluitingen en onvoldoende koper, waardoor de integriteit van het bord vóór montage wordt gegarandeerd.

Tijdens de PCBA-fase zetten we een reeks geavanceerde inspectietechnologieën in die de kwaliteit van elke soldeerverbinding garanderen. We gebruiken bijvoorbeeld 3D-machines voor automatische optische inspectie (AOI) die vanuit meerdere hoeken naar de vorm van de soldeerverbindingen kijken om fouten zoals onvoldoende bevochtiging, scheeftrekken van componenten of soldeerbruggen te detecteren. Voor zeer kritische borden, vooral die met veel BGA-componenten, gebruiken we 3D-röntgeninspectie. Deze niet-destructieve techniek stelt ons in staat door het onderdeel heen te kijken en de soldeerverbindingen eronder te inspecteren, waarbij holtes worden gedetecteerd die onzichtbaar zijn voor standaard AOI. We hebben een systematische aanpak ontwikkeld om deze inspectieresultaten voortdurend te monitoren. Deze gegevens worden teruggevoerd in het proces om ons te helpen het te optimaliseren, de variatie te verminderen en de opbrengsten in de loop van de tijd te verbeteren. Deze toewijding aan zowel geavanceerde technologie als datagestuurde procescontrole zorgt ervoor dat deConsumentenelektronica PCB en PCBAdie onze fabriek verlaten, presteren niet alleen uitstekend, maar zijn ook opmerkelijk betrouwbaar.

Veelgestelde vragen (FAQ)

Vraag 1: Welk type PCB-materiaal is het beste voor snelle digitale consumentenelektronica?

Antwoord: De keuze hangt af van de werkfrequentie van de signalen. Voor standaard high-speed digitaal, zoals DDR-geheugen of USB 3.0, is standaard FR-4 vaak voldoende als het op de juiste manier wordt beheerd. Voor signalen in het multi-gigahertzbereik, zoals die gevonden worden in 5G of snelle netwerkapparaten, zijn materialen zoals Rogers/Isola met een lage diëlektrische constante en lage dissipatiefactor vereist om de signaalintegriteit te behouden. Ons engineeringteam kan u helpen bij het selecteren van het juiste materiaal voor uw specifieke toepassing op basis van uw prestatie- en budgetvereisten.

Vraag 2: Wat is het verschil tussen PCB en PCBA?

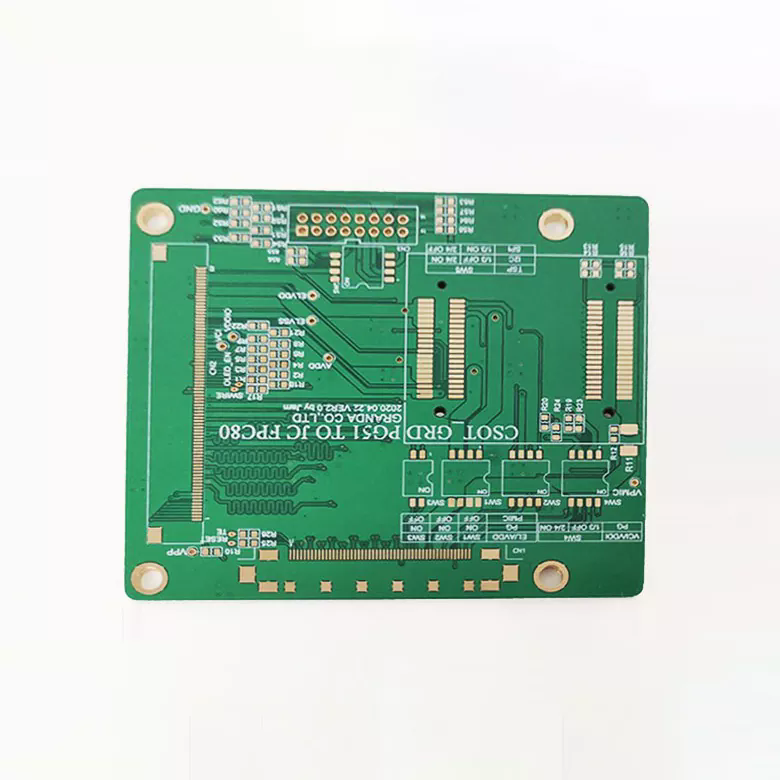

Antwoord: Een PCB (Printed Circuit Board) is het kale bord: het glasvezelsubstraat met koperen sporen en pads, maar zonder enige elektronische componenten. Een PCBA (Printed Circuit Board Assembly) is het laatste, functionele bord dat is gevuld met componenten via processen zoals SMT en through-hole solderen. De PCBA is wat er in uw elektronische apparaat terechtkomt. Shenzhen Aisen Electronics Co., Ltd. biedt beide diensten en levert een complete productieoplossing voor consumentenelektronica PCB's en PCBA's.

Vraag 3: Hoe zorgt een fabrikant voor een consistente PCBA-kwaliteit bij grote productieruns?

Antwoord: Consistentie wordt bereikt door een combinatie van geautomatiseerde productie, statistische procescontrole en strenge kwaliteitsmanagementsystemen. Dit omvat het gebruik van zeer nauwkeurige geautomatiseerde assemblagelijnen, realtime monitoring van processen zoals stencilprinten en reflow, regelmatige kalibratie van apparatuur en uitgebreide eindinspectie met behulp van AOI en röntgenstraling. Dit zorgt ervoor dat het eerste bord en het tienduizendste bord volgens dezelfde strenge standaard worden gebouwd.

Vraag 4: Kan Shenzhen Aisen Electronics Co.,Ltd. ondersteuning van prototypes en nieuwe productintroducties (NPI)?

Antwoord: Ja, we bieden een compleet scala aan ondersteuning, van de eerste prototyperuns tot de productie van grote volumes. Onze fabriek is ingericht op snelle prototypes, zodat u uw ontwerp kunt testen en verfijnen voordat u tot massaproductie overgaat. Wij bieden Design for Manufacturability (DFM) beoordelingen aan om uw ontwerp voor onze processen te optimaliseren, waardoor een soepele overgang van prototype naar productie wordt gegarandeerd en de time-to-market wordt verkort.

Vraag 5: Wat zijn de typische doorlooptijden voor PCB's en PCBA's voor consumentenelektronica?

Antwoord: Doorlooptijden zijn variabel en afhankelijk van de complexiteit van het bord en de benodigde hoeveelheid. Voor standaard prototypes van eenvoudige boards kunnen we vaak binnen 5-7 dagen leveren. Voor complexe, meerlaagse HDI-platen in grote volumes bedraagt ​​de levertijd doorgaans 3-4 weken. We werken nauw samen met onze klanten om de meest nauwkeurige schattingen van de doorlooptijd te bieden op basis van hun specifieke projectparameters en zijn proactief in het beheren van planningen om strakke deadlines te halen.

Conclusie: samenwerken voor hoogwaardig succes

De reis van een krachtig elektronisch concept naar een marktklaar product is ingewikkeld, en de PCB en PCBA zijn de kritische fundamenten waarop dat succes is gebouwd. Zoals we hebben onderzocht, zijn het niet simpelweg grondstoffen, maar complexe technische systemen die diepgaande expertise op het gebied van materialen, ontwerp en geavanceerde productie vereisen om hun volledige potentieel te realiseren. Van de evolutie van de technologie tot de uitdagingen van miniaturisatie en de strengheid van kwaliteitscontrole: elk aspect van de PCB en PCBA moet nauwgezet worden beheerd.

Als u een consumentenelektronica-apparaat van de volgende generatie ontwikkelt, heeft u een productiepartner nodig die deze complexiteit begrijpt.Neem contact op met Shenzhen Aisen Electronics Co., Ltd. Vandaagvoor een uitgebreid adviesgesprek. Ons deskundige team zal met u samenwerken om de optimale PCB- en PCBA-oplossing voor uw specifieke ontwerpvereisten te bepalen, van materiaalselectie tot eindassemblage en testen. Wij streven ernaar een strategische partner te zijn in uw succes.Vraag nu uw gratis adviesgesprek aan bij Shenzhen Aisen Electronics Co.,Ltd. en ontdek hoe onze hoogwaardige PCB- en PCBA-oplossingen uw hoogwaardige elektronische producten kunnen aandrijven.
