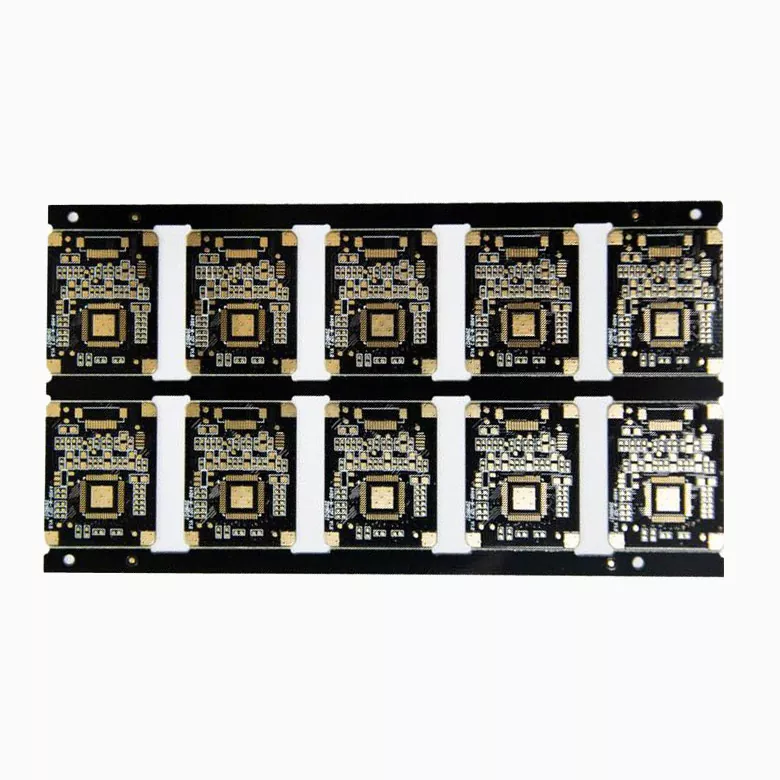

Röntgencomputertomografie-printplaat

Röntgen-computertomografiesystemen vertrouwen op nauwkeurige elektronische besturing en stabiele signaalverwerking om nauwkeurige diagnostische beelden te genereren. De PCB in een CT-scanner is niet alleen een drager voor elektronische componenten, maar ook een cruciaal platform dat detectormodules, data-acquisitiecircuits, energiebeheereenheden en besturingssystemen met elkaar verbindt.

Aisen Electronics Co., Ltd. produceert PCB-oplossingen voor röntgencomputertomografie die zijn ontworpen voor fabrikanten van medische beeldvormingsapparatuur die lay-outs met hoge dichtheid, gecontroleerde impedantie, lage signaalinterferentie en een consistente productiekwaliteit vereisen.

Onze PCB-productiemogelijkheden ondersteunen complexe medische beeldvormingstoepassingen, waaronder CT-detectorborden, besturingskaarten voor beeldverwerking, stroomverdeelborden en ingebedde besturingsmodules.

PCB-ontwerpvereisten voor röntgen-CT-apparatuur

CT-beeldvormingssystemen verwerken een grote hoeveelheid digitale informatie van meerdere detectorkanalen. Elke instabiliteit veroorzaakt door signaalverlies, impedantievariatie, thermische spanning of elektrische ruis kan de nauwkeurigheid van de beeldreconstructie beïnvloeden.

In tegenstelling tot standaard industriële printplaten vereisen CT-PCB's een zorgvuldige controle van:

• Hogesnelheidssignaaloverdracht tussen detector en verwerkingseenheden
• Ruisarme circuits voor gevoelige analoge signalen
• Stabiele stroomtoevoer voor beeldmodules
• Langdurig gebruik onder continue werkomstandigheden
• Componentintegratie met hoge dichtheid binnen een beperkte ruimte

Aisen Electronics werkt samen met ingenieurs om PCB-structuren te optimaliseren op basis van de toepassingsvereisten, zodat het circuitontwerp overeenkomt met de prestatie-eisen van medische beeldvormingsapparatuur.

Hoge-snelheid signaalintegriteit voor CT-detectortoepassingen

Het detectorsysteem is een van de meest gevoelige onderdelen van een CT-scanner. De PCB moet consistente elektrische prestaties behouden terwijl signalen van meerdere sensorkanalen worden overgedragen.

Ons productieproces ondersteunt:

• Gecontroleerd impedantieontwerp met ±8% tolerantie
• Fijne lijnroutering voor signaalpaden met hoge dichtheid
• Materiaalkeuze met weinig verlies voor hoogfrequente toepassingen
• Geoptimaliseerd stapelontwerp voor signaalisolatie

Voor CT-systemen die een stabiele overdracht van beeldgegevens vereisen, helpen de juiste PCB-laagconfiguratie en impedantiecontrole de signaalvervorming tijdens bedrijf te verminderen.

Meerlaagse PCB-productie voor complexe medische beeldvormingssystemen

Moderne CT-apparatuur integreert duizenden elektronische verbindingen in compacte samenstellingen. Meerlaagse PCB-structuren bieden de routeringsruimte die nodig is voor complexe signaal-, stroom- en aardingsnetwerken.

Aisen Electronics produceert:

• 4-laags tot 32-laags stijve PCB's
• HDI PCB-structuren
• Micro-via en blind via-ontwerpen
• BGA-componentlay-outs met hoge dichtheid

Technische mogelijkheden zijn onder meer:

Dankzij deze mogelijkheden kunnen CT-fabrikanten compacte regelcircuits integreren met behoud van de elektrische prestaties.

Materiaalselectie voor PCB-toepassingen voor medische beeldvorming

De materiaalkeuze heeft rechtstreeks invloed op de signaalstabiliteit, thermische prestaties en levensduur.

Afhankelijk van de CT-systeemvereisten biedt Aisen Electronics:

Materialen met hoge Tg

Geschikt voor apparatuur die onder continue belasting werkt. Hogere glasovergangstemperaturen verbeteren de maatvastheid tijdens productie en gebruik.

PCB-materialen met weinig verlies

Gebruikt voor snelle signaaloverdracht waarbij diëlektrische kenmerken de signaalnauwkeurigheid beïnvloeden.

Zware koperen PCB-structuren

Koperdiktes tot 6oz ondersteunen toepassingen die een hogere stroomcapaciteit en verbeterde thermische dissipatie vereisen.

De materiaalkeuze wordt geëvalueerd op basis van de bedrijfsfrequentie, stroomvereisten, bordstructuur en omgevingsomstandigheden.

Productieprocescontrole voor de productie van medische PCB's

Medische beeldvormingsapparatuur vereist een consistente productiekwaliteit, omdat PCB-storingen het gehele diagnostische systeem kunnen beïnvloeden.

Aisen Electronics past tijdens de hele productie kwaliteitscontroles toe:

Inkomende materiaalinspectie

Alle binnenkomende laminaten, kopermaterialen en componenten worden gecontroleerd op basis van de productievereisten voordat ze in productie gaan.

Bewaking van het productieproces

Kritieke processen, waaronder boren, lamineren, koperbeplating, beeldvorming en oppervlakteafwerking, worden bewaakt via procesinspecties.

Testen van elektrische prestaties

Afgewerkte platen ondergaan elektrische tests om te verifiëren:

• Open- en kortsluitprestaties
• Betrouwbaarheid signaalverbinding
• Geleidbaarheid van laag tot laag

Laatste kwaliteitscontrole

Vóór verzending wordt elke batch geïnspecteerd volgens de specificaties van de klant, inclusief uiterlijkinspectie, dimensionale verificatie en verpakkingsbevestiging.

Opties voor oppervlakteafwerking voor CT PCB-assemblage

Medische beeldvormingsapparatuur vereist stabiele soldeerverbindingen en langdurige betrouwbaarheid van componenten.

Aisen Electronics biedt verschillende opties voor oppervlaktebehandeling:

ENIG (stroomloos nikkel-immersiegoud)

Biedt uitstekende soldeerbaarheid en corrosiebestendigheid, vaak gebruikt voor de assemblage van componenten met hoge dichtheid.

OSP-oppervlaktebehandeling

Geschikt voor toepassingen die vlakke koperoppervlakken en loodvrije montagecompatibiliteit vereisen.

Onderdompeling zilver

Gebruikt voor toepassingen die goede elektrische prestaties en soldeerbetrouwbaarheid vereisen.

De keuze voor een oppervlaktebehandeling hangt af van het assemblageproces, de opslagvereisten en het type component.

PCBA-assemblagemogelijkheden voor elektronica voor medische beeldvorming

Naast PCB-fabricage levert Aisen Electronics PCB-assemblagediensten voor fabrikanten van medische beeldvorming.

Onze montagemogelijkheden omvatten:

• 01005 miniatuurcomponenten
• BGA-pakketten met fijne toonhoogte
• Gemengde SMT en through-hole montage
• Geautomatiseerde optische inspectie (AOI)
• Röntgeninspectie voor verborgen soldeerverbindingen

Montageparameters:

Deze geïntegreerde productieaanpak helpt de communicatiekosten tussen de PCB-fabricage- en assemblagefasen te verlagen.

Productiedoorlooptijd voor CT PCB-projecten

Fabrikanten van medische apparatuur hebben vaak voorspelbare productieschema's nodig voor prototypevalidatie en massaproductie.

Typische doorlooptijden:

De werkelijke levertijd is afhankelijk van de beschikbaarheid van materialen, PCB-structuur, hoeveelheid en testvereisten.

Waarom bedrijven op het gebied van medische beeldvorming voor Aisen Electronics kiezen

Het selecteren van een PCB-leverancier voor CT-apparatuur vereist meer dan alleen productiecapaciteit. Technische ondersteuning, procescontrole en productieconsistentie hebben rechtstreeks invloed op de betrouwbaarheid van het uiteindelijke medische hulpmiddel.

Aisen Electronics Co., Ltd. ondersteunt fabrikanten van medische beeldvorming met:

• Ervaring met complexe meerlaagse PCB-productie
• HDI en interconnectiemogelijkheden met hoge dichtheid
• Gecontroleerde impedantieproductieprocessen
• Volledige PCB- en PCBA-services
• Flexibele ondersteuning van prototypeontwikkeling tot volumeproductie

Wij werken samen met fabrikanten van apparatuur om PCB-oplossingen te ontwikkelen die voldoen aan de elektrische en mechanische eisen van moderne CT-beeldvormingssystemen.

Veelgestelde vragen over röntgencomputertomografie-PCB's

Welk type PCB wordt gebruikt in röntgen-CT-scanners?

CT-scanners maken doorgaans gebruik van meerlaagse stijve PCB's, HDI-PCB's en gespecialiseerde besturingskaarten voor detectormodules, beeldverwerkingseenheden en energiebeheersystemen.

Waarom vereist CT-apparatuur PCB-ontwerpen met hoge dichtheid?

CT-systemen bevatten meerdere elektronische modules in een beperkte installatieruimte. Dankzij de PCB-technologie met hoge dichtheid kunnen meer signaalkanalen en componenten worden geïntegreerd, terwijl de routeringsprestaties behouden blijven.

Hoe beïnvloedt de PCB-kwaliteit de prestaties van CT-beelden?

Het PCB-ontwerp beïnvloedt de stabiliteit van de signaaloverdracht, de beheersing van elektrische ruis en de nauwkeurigheid van de gegevensverwerking. Slechte PCB-prestaties kunnen de betrouwbaarheid van het systeem en de beeldconsistentie beïnvloeden.

Kan Aisen Electronics prototype CT-PCB's vervaardigen?

Ja. Aisen Electronics ondersteunt de productie van prototypen en volumeproductie met verschillende lagenaantallen, materialen en oppervlakteafwerkingen.

Welke PCB-testmethoden zijn beschikbaar?

Testen omvatten elektrische testen, AOI-inspectie, dimensionale inspectie en verificatie van het productieproces op basis van klantvereisten.

Biedt Aisen Electronics PCB-assemblagediensten aan?

Ja. Wij bieden PCBA-assemblage inclusief SMT-plaatsing, inspectie en levering van afgewerkte platen.

Neem contact op met Aisen Electronics voor de productie van röntgen-CT-PCB's

Als u apparatuur voor medische beeldvorming ontwikkelt en PCB-oplossingen voor CT-systemen nodig heeft, kan Aisen Electronics Co., Ltd. productieondersteuning bieden op basis van uw elektrische, mechanische en productievereisten.

Neem contact op met ons engineeringteam om PCB-specificaties, prototypevereisten en productieplannen te bespreken.
