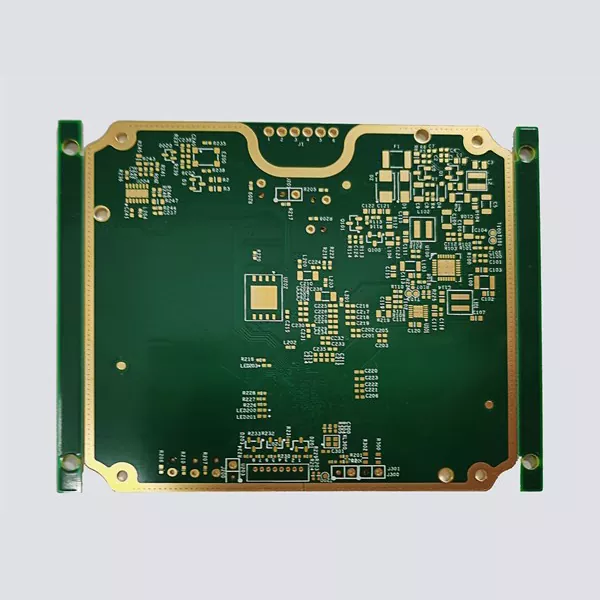

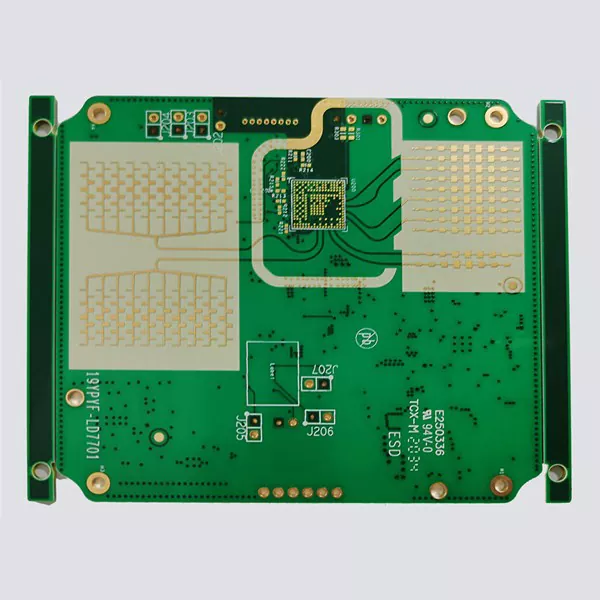

PCB voor satellietcommunicatie

Satellietcommunicatie-PCB is niet zomaar een printplaat met een hoge laag. Het werkt als elektrisch verbindingsplatform tussen RF-modules, voedingssystemen, signaalverwerkingseenheden en communicatieantennes. Bij satelliettoepassingen moet de PCB een stabiele signaaloverdracht behouden terwijl hij wordt geconfronteerd met vacuümomstandigheden, temperatuurschommelingen, trillingen tijdens de lancering en uiterst beperkte onderhoudsmogelijkheden na implementatie.

Aisen Electronics Co., Ltd. produceert meerlaagse en HDI-PCB's voor satellietcommunicatiesystemen waarbij signaalintegriteit en betrouwbaarheid op lange termijn van cruciaal belang zijn. Ons productieproces is gericht op het beheersen van de impedantie, diëlektrische consistentie, koperverdeling en structurele stabiliteit om te voldoen aan de eisen van elektronische apparatuur in de ruimtevaart.

Vergeleken met conventionele industriële communicatieborden vereisen satelliet-PCB's een strengere controle van de materiaaleigenschappen en productietoleranties, omdat zelfs kleine signaalverliezen of elektrische variaties de communicatieafstand, gegevensnauwkeurigheid en systeemstabiliteit kunnen beïnvloeden.

Hoe PCB voor satellietcommunicatie werkt in ruimtesystemen

Een PCB voor satellietcommunicatie fungeert als signaaloverdracht- en besturingsinterface in communicatieapparatuur.

Tijdens bedrijf worden de ontvangen RF-signalen van de antenne via transmissielijnen op de PCB overgedragen naar ruisarme versterkers en signaalverwerkingscircuits. Na verwerking stuurt het bord de geconverteerde signalen door naar modules, eindversterkers en antennebesturingssystemen.

De PCB-structuur heeft rechtstreeks invloed op dit proces.

Wanneer hoogfrequente signalen bijvoorbeeld door kopersporen reizen, kunnen veranderingen in spoorbreedte, diëlektrische dikte of materiaaleigenschappen impedantievariatie veroorzaken. Dit kan leiden tot signaalreflectie, verzwakking of elektromagnetische interferentie.

Daarom vereist de productie van PCB's voor satellietcommunicatie nauwkeurige controle van:

• diëlektrische constante stabiliteit
• gecontroleerde impedantieroutering
• uniformiteit van de koperdikte
• nauwkeurigheid van de uitlijning van de lagen
• via structuurbetrouwbaarheid

Aisen Electronics optimaliseert het PCB-stack-up-ontwerp op basis van de werkfrequentie, het signaaltype en de toepassingsvereisten in plaats van standaard PCB-configuraties voor communicatie te gebruiken.

Satelliet-PCB versus standaardcommunicatie-PCB: belangrijkste verschillen

Veel communicatieapparatuur maakt gebruik van meerlaagse PCB's, maar satelliettoepassingen stellen veel strengere eisen.

Een satelliet-PCB kan niet alleen vertrouwen op elektrische connectiviteit. De bestuursstructuur moet gedurende de gehele levenscyclus van de missie stabiele prestaties behouden.

Dit is de reden waarom materiaalselectie, stapelontwerp en controle van het productieproces cruciale onderdelen worden van de PCB-ontwikkeling.

Hoogfrequent PCB-ontwerp voor satellietcommunicatie

Satellietcommunicatiesystemen werken vaak in GHz-frequentiebereiken waar traditionele PCB-structuren onnodig signaalverlies kunnen veroorzaken.

Voor hoogfrequente circuits richt Aisen Electronics zich op:

• transmissielijnen met gecontroleerde impedantie
• diëlektrische materialen met laag verlies
• geoptimaliseerde koperdikte
• nauwkeurige laagregistratie

RF-transmissielijnen vereisen bijvoorbeeld een specifieke relatie tussen geleiderbreedte, diëlektrische dikte en materiaaleigenschappen. Als de impedantie tijdens de productie verandert, kan het signaal reflectie ondergaan en de transmissie-efficiëntie verminderen.

Onze PCB-productie ondersteunt impedantiegecontroleerde ontwerpen met meerlaagse structuren tot 32 lagen, waardoor ingenieurs compacte communicatiemodules kunnen ontwikkelen zonder dat dit ten koste gaat van de RF-prestaties.

HDI-technologie voor geminiaturiseerde satellietelektronica

De trend van satellietelektronica beweegt zich in de richting van kleinere afmetingen en hogere functionaliteit.

Traditionele meerlaagse PCB-structuren vereisen vaak meer fysieke ruimte omdat componentverbindingen afhankelijk zijn van doorgaande gaten. HDI-technologie verandert deze aanpak door gebruik te maken van microvias en fine-line routing om de bedradingsdichtheid te vergroten.

Voor satellietcommunicatiemodules biedt HDI voordelen, waaronder:

• verminderde PCB-grootte en gewicht
• kortere signaalpaden
• verbeterde hoogfrequente prestaties
• ondersteuning voor BGA-apparaten met fijne toonhoogte

Aisen Electronics ondersteunt microvia-structuren tot 0,1 mm en fijne spoorafstanden tot 3 mil voor ontwerpen van compacte communicatieapparatuur.

Uitdagingen op het gebied van thermisch beheer bij de productie van satelliet-PCB's

Warmtebeheer is een grote uitdaging in satellietelektronica, omdat er in de ruimte geen traditioneel luchtkoelingssysteem bestaat.

Elektronische componenten genereren warmte tijdens signaalverwerking en vermogensversterking. Zonder een goed thermisch ontwerp kan temperatuuraccumulatie de veroudering van componenten versnellen en de signaalstabiliteit beïnvloeden.

PCB's voor satellietcommunicatie vereisen een zorgvuldige koperindeling om effectieve warmtegeleidingspaden te creëren.

Aisen Electronics gebruikt:

• meerlaagse koperverdeling
• zware koperen opties
• thermische via structuren
• op maat gemaakte plaatdikteoplossingen

Voor eindversterkercircuits en communicatiemodules met hoge stroomsterkte heeft de keuze van de koperdikte rechtstreeks invloed op het warmteafvoervermogen en de betrouwbaarheid op lange termijn.

Productiekwaliteitscontrole voor printplaten voor lucht- en ruimtevaartcommunicatie

Bij satelliettoepassingen hangt de betrouwbaarheid van PCB's niet alleen af ​​van het ontwerp, maar ook van de consistentie van de productie.

Aisen Electronics controleert cruciale productiestappen, waaronder:

Inkomende laminaatinspectie
Materiaaleigenschappen worden vóór productie gecontroleerd om consistentie met ontwerpvereisten te garanderen.

Controle van laaguitlijning
Meerlaagse kaarten vereisen nauwkeurige registratie tussen interne lagen om open circuits en impedantievariaties te voorkomen.

AOI-inspectie
Geautomatiseerde optische inspectie identificeert patroondefecten vóór elektrische tests.

Testen van elektrische prestaties
Elke PCB ondergaat een elektrische verificatie om de continuïteit van het circuit en de isolatieprestaties te bevestigen.

Dit proces vermindert de productierisico's voordat de platen de assemblage- en systeemintegratiefasen bij de klant ingaan.

Waarom Aisen Electronics voor PCB-projecten voor satellietcommunicatie

Voor de ontwikkeling van elektronica voor satellietcommunicatie is meer nodig dan alleen het vervaardigen van PCB's. De leverancier moet begrijpen hoe de PCB-structuur de RF-prestaties, het thermische gedrag en de systeembetrouwbaarheid beïnvloedt.

Aisen Electronics Co., Ltd. biedt technische ondersteuning, van de optimalisatie van de PCB-stapeling tot de uiteindelijke productie, en helpt klanten bij het oplossen van uitdagingen met betrekking tot hoogfrequente transmissie, geminiaturiseerd ontwerp en betrouwbaarheidsvereisten in de ruimtevaart.

Onze ervaring met meerlaagse, HDI- en precisie-PCB-productie stelt ons in staat satellietcommunicatieprojecten te ondersteunen die stabiele prestaties en consistente productiekwaliteit vereisen.
