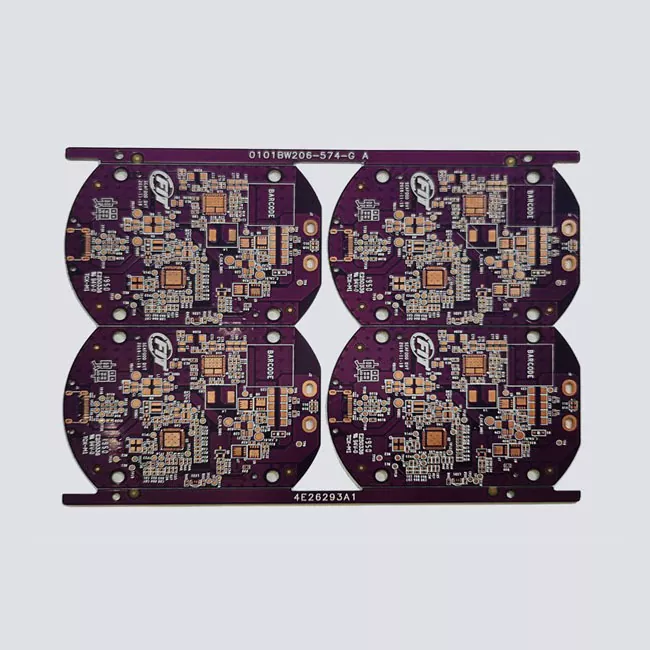

GPS-printplaat voor satellietnavigatie

Satellietnavigatiesystemen zijn afhankelijk van stabiele signaalontvangst en nauwkeurige gegevensverwerking. Een GPS-PCB is niet alleen een verbindingsplatform voor elektronische componenten, maar ook een cruciaal onderdeel dat de antenneprestaties, de RF-transmissiekwaliteit en de positioneringsnauwkeurigheid beïnvloedt. Bij Aisen Electronics Co., Ltd. produceren we GPS-PCB's voor satellietnavigatie waarbij signaalstabiliteit, compact ontwerp en betrouwbaarheid op lange termijn essentieel zijn. Onze productieaanpak is gericht op het beheersen van de elektrische prestaties, van het ontwerp van de PCB-stapeling tot de eindinspectie.

Belangrijke PCB-technologieën voor satellietnavigatietoepassingen

RF-signaalintegriteit en impedantiecontrole

GPS- en GNSS-systemen ontvangen extreem zwakke satellietsignalen, wat betekent dat zelfs kleine transmissieverliezen de positioneringsprestaties kunnen beïnvloeden.

Onze GPS-PCB-productie ondersteunt ontwerpen met gecontroleerde impedantie, inclusief 50Ω RF-transmissievereisten die vaak worden gebruikt in antenne- en ontvangercircuits. Een goede stapelplanning, selectie van diëlektrische materialen en controle van de koperdikte helpen de signaalreflectie te verminderen en consistente RF-prestaties te behouden.

Voor hoogfrequente GPS-toepassingen werken we samen met klanten aan het optimaliseren van:

• RF-traceerroutering
• Grondvlak ontwerp
• Retourneer huidige paden
• Antenne-matchingsgebieden

Deze factoren zijn vooral belangrijk voor compacte navigatieapparatuur waarbij de printplaatruimte beperkt is.

HDI en geminiaturiseerd GPS-circuitontwerp

Moderne GPS-modules worden kleiner en integreren steeds meer functies, waaronder multibandpositionering, draadloze communicatie en sensorinterfaces.

Onze HDI PCB-mogelijkheden stellen ontwerpers in staat een hogere componentdichtheid te bereiken via microvia-technologie en geoptimaliseerde laagstructuren. Dit helpt compacte GNSS-apparaten te ondersteunen zonder dat dit ten koste gaat van de elektrische prestaties.

Typische mogelijkheden zijn onder meer:

• 1+N+1 en 2+N+2 HDI-structuren
• Micro-via's tot 0,1 mm
• Fijne lijn- en ruimteproductie
• Meerlaagse routeringsoptimalisatie

Deze technologieën zijn geschikt voor draagbare navigatieapparatuur, trackingterminals en ingebedde positioneringsmodules.

GPS-PCB-productiespecificaties

Aisen Electronics biedt flexibele productieopties volgens verschillende navigatiesysteemvereisten.

Toepassingsspecifieke GPS-PCB-ontwerpoverwegingen

PCB voor autonavigatie

GPS-systemen voor auto's werken in omgevingen die worden beïnvloed door trillingen, temperatuurveranderingen en elektromagnetische interferentie.

Voor voertuignavigatietoepassingen richten onze PCB-ontwerpen zich op:

• Stabiele signaaloverdracht tijdens voertuigbeweging
• Thermische betrouwbaarheid voor continu gebruik
• Bescherming tegen omgevingsvocht
• Compatibiliteit met elektronische autosystemen

Deze overwegingen helpen GPS-modules consistente positioneringsprestaties te behouden tijdens langdurig gebruik van het voertuig.

Positioneringsapparatuur voor maritiem en buitengebruik

Maritieme GPS-apparaten vereisen een sterkere omgevingsbestendigheid vanwege vochtigheid, temperatuurschommelingen en voortdurende blootstelling aan buitenomstandigheden.

PCB-ontwerpen voor deze toepassingen vereisen doorgaans:

• Verbeterde vochtbescherming
• Betrouwbare oppervlakteafwerkingen
• Sterke soldeerverbindingsprestaties
• Stabiele elektrische eigenschappen

Industriële tracking- en IoT-positioneringsapparatuur

Industriële volgapparatuur vereist vaak compacte PCB-ontwerpen met lange bedrijfscycli.

Onze GPS PCB-oplossingen ondersteunen toepassingen zoals:

• Vlootvolgterminals
• Systemen voor activabewaking
• Positioneringsapparatuur op afstand
• Slimme logistieke apparatuur

Productieproces gericht op elektrische betrouwbaarheid

PCB-kwaliteitscontrole, van materiaalkeuze tot eindtesten

De prestaties van GPS-PCB's zijn sterk afhankelijk van de consistentie van de productie. Een kleine variatie in de diëlektrische dikte, koperverdeling of boornauwkeurigheid kan de RF-eigenschappen beïnvloeden.

Ons productieproces omvat:

Inkomende materiaalinspectie
Grondstoffen worden vóór productie gecontroleerd om specificaties, waaronder laminaatkwaliteit, koperdikte en naleving van de leveranciers, te verifiëren.

Controle van het productieproces
Tijdens de PCB-fabricage worden kritische parameters zoals boornauwkeurigheid, laaguitlijning, koperdikte en impedantievereisten bewaakt.

Elektrische en functionele testen
Afgewerkte platen ondergaan vóór verzending inspectieprocedures, waaronder AOI-inspectie, elektrische tests en uiterlijkverificatie.

Dit proces zorgt ervoor dat elke GPS-PCB voldoet aan de ontwerpvereisten van de klant voordat deze aan de eindmontage begint.

Van prototype tot ondersteuning voor massaproductie

Verschillende GPS-projecten vereisen verschillende productiebenaderingen. Engineeringteams hebben vaak een snelle prototypevalidatie nodig voordat ze overgaan tot grootschalige productie.

Aisen Electronics ondersteunt:

Prototype PCB-productie voor vroege ontwerpverificatie

Productie in kleine batches voor markttesten

Volumeproductie voor commerciële navigatieapparatuur

Ons engineeringteam kan helpen met het beoordelen van de maakbaarheid van PCB's, aanbevelingen voor stapeling en ontwerpoptimalisatie voordat de productie begint.

Technische ondersteuning voor de ontwikkeling van GPS-PCB's

Succesvolle GPS-PCB-projecten vereisen meer dan alleen productiecapaciteit. Tijdens de ontwikkeling ondersteunen onze engineers klanten met:

• Beoordeling van de PCB-lay-out
• Aanbevelingen voor stapels
• Overwegingen bij RF-ontwerp
• Analyse van de haalbaarheid van de productie
• Suggesties voor productieoptimalisatie

Dit helpt de herontwerprisico's te verminderen en verbetert de overgang van prototype naar productie.

Waarom kiezen voor Aisen Electronics voor de productie van GPS-PCB's?

Bij het kiezen van een GPS-PCB-leverancier moet niet alleen de productiecapaciteit worden geëvalueerd, maar ook het technische inzicht in de vereisten voor satellietcommunicatie.

Aisen Electronics Co., Ltd. combineert ervaring met PCB-fabricage met technische ondersteuning om klanten te helpen betrouwbare navigatieproducten te ontwikkelen.

Onze voordelen omvatten:

• Ervaring met de productie van meerlaagse en HDI-PCB's
• Mogelijkheid voor RF-georiënteerde PCB-ontwerpen
• Flexibele ondersteuning van prototypes tot volumeproductie
• Focus op signaalintegriteit en productieconsistentie

We werken samen met klanten om GPS-printplaten te bouwen die voldoen aan praktische toepassingsvereisten in auto-, maritieme, industriële en consumentennavigatiesystemen.

Veelgestelde vragen

Welk type printplaat wordt vaak gebruikt voor GPS-modules?

GPS-modules vereisen meestal meerlaagse PCB's met gecontroleerde impedantie en geoptimaliseerde RF-routering. De PCB-structuur is afhankelijk van het antenneontwerp, de frequentievereisten en de apparaatgrootte.

Waarom vereist GPS-PCB impedantiecontrole?

GPS-signalen werken op hoge frequenties en zijn gevoelig voor signaalverlies. Gecontroleerde impedantie zorgt voor een stabiele RF-transmissie tussen antenne- en ontvangercircuits.

Kan GPS-PCB multi-band GNSS-systemen ondersteunen?

Ja. GPS-PCB voor satellietnavigatie kan worden ontworpen voor multi-band GNSS-toepassingen, inclusief systemen die gebruik maken van GPS-, Galileo-, GLONASS- en BeiDou-signalen.

Welke materialen zijn geschikt voor GPS-printplaten?

De materiaalkeuze is afhankelijk van de frequentie-eisen. Standaard FR4 kan vele toepassingen ondersteunen, terwijl hoogfrequente laminaten de voorkeur hebben vanwege geavanceerde RF-prestaties.

Biedt u de productie van GPS-PCB-prototypes?

Ja. Aisen Electronics ondersteunt de ontwikkeling van prototypen, productie van kleine batches en volumeproductie.

Hoe test je de kwaliteit van GPS-PCB's?

Testen kunnen bestaan ​​uit AOI-inspectie, elektrische tests, impedantieverificatie en inspectie van de productiekwaliteit volgens de projectvereisten.

Start uw GPS PCB-project met Aisen Electronics

Als u navigatieapparatuur, GNSS-modules of positioneringssystemen ontwikkelt, kan Aisen Electronics Co., Ltd. PCB-productieondersteuning bieden, van prototypevalidatie tot massaproductie.

Neem contact op met ons engineeringteam om uw GPS-PCB-vereisten te bespreken, inclusief laagstructuur, RF-prestaties, materiaalkeuze en productieplanning.
