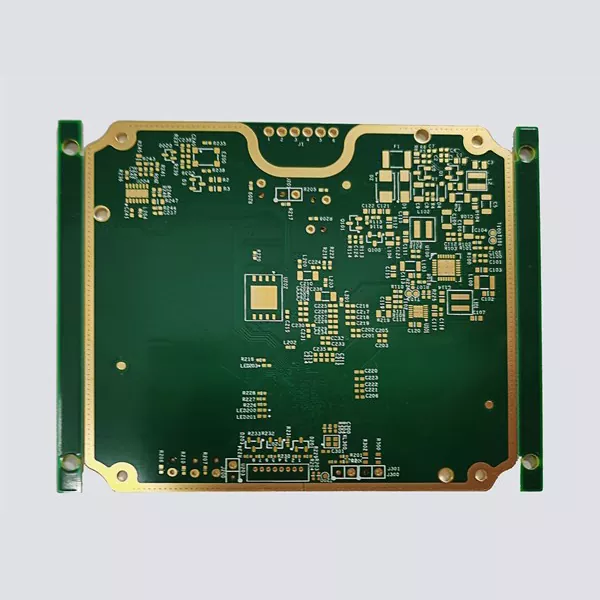

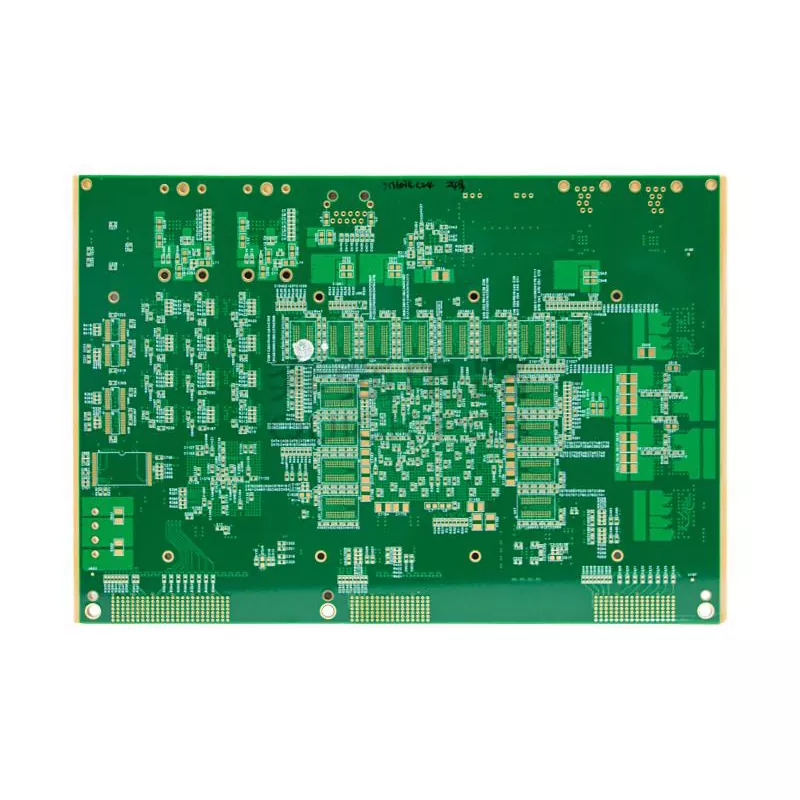

Communicatieprintplaat voor ruimtevaartuigen

Communicatiesystemen voor ruimtevaartuigen zijn afhankelijk van stabiele elektronische circuits om opdrachten uit te zenden, signalen te ontvangen en missiegegevens over te dragen tussen satellieten en grondstations. Binnen deze systemen is de PCB niet alleen een verbindingsplatform, maar ook een belangrijk onderdeel dat de signaalkwaliteit, de efficiëntie van de stroomverdeling en de operationele stabiliteit op de lange termijn bepaalt.

Aisen Electronics Co., Ltd. ontwikkelt communicatie-PCB's voor ruimtevaartuigen voor satellietcommunicatiemodules, RF-zendontvangers, telemetrieapparatuur en gegevensverwerkingseenheden aan boord waarbij de elektrische prestaties gedurende jaren van gebruik consistent moeten blijven.

In tegenstelling tot conventionele industriële printplaten worden communicatie-PCB's van ruimtevaartuigen geconfronteerd met unieke technische uitdagingen. Ze moeten de signaalintegriteit behouden onder vacuümomstandigheden, temperatuurwisselingen tolereren, lanceringstrillingen weerstaan ​​en na inzet zonder fysiek onderhoud werken.

De rol van PCB's in communicatiesystemen voor ruimtevaartuigen

Een communicatiesysteem voor ruimtevaartuigen bevat gewoonlijk antennemodules, RF-circuits, signaalprocessors, energiebeheereenheden en data-interfaces.

De communicatie-PCB verzorgt het elektrische pad tussen deze componenten.

Tijdens bedrijf worden ontvangen radiofrequentiesignalen verwerkt via communicatiecircuits, omgezet in digitale informatie en verzonden naar processors aan boord of grondcommunicatiesystemen. Elke variatie in impedantie, materiaalprestaties of circuitstructuur kan de transmissie-efficiëntie en signaalnauwkeurigheid beïnvloeden.

Om deze reden vereist het ontwerp van PCB-communicatie voor ruimtevaartuigen een zorgvuldige controle van:

• Hoogfrequente signaaloverdracht
• Elektromagnetische interferentie
• Stabiliteit van de stroomverdeling
• Consistentie van thermische uitzetting
• Materiaalbetrouwbaarheid op lange termijn

Hoogfrequent PCB-ontwerp voor ruimtecommunicatietoepassingen

Apparatuur voor ruimtecommunicatie werkt vaak op hoge frequenties, waarbij zelfs kleine signaalverliezen de communicatie-efficiëntie kunnen verminderen.

Aisen Electronics Co., Ltd. ondersteunt PCB-productieprocessen die zijn ontworpen voor RF- en microgolftoepassingen, waaronder gecontroleerde impedantieroutering, geoptimaliseerd ontwerp van laagstapeling en materiaaloplossingen met weinig verlies.

Onze technische aanpak is gericht op het behouden van stabiele elektrische eigenschappen door:

Nauwkeurige impedantiecontrole voor RF-signaalpaden

Geoptimaliseerd transmissielijnontwerp

Verminderde signaalreflectie en invoegverlies

Gecontroleerde diëlektrische prestaties

Stabiele aardingsstructuren voor EMI-reductie

Deze technologieën helpen communicatiemodules een betrouwbare gegevensoverdracht te behouden tijdens satellietwerking.

Meerlaagse PCB-structuren voor compacte ruimte-elektronica

Elektronische systemen van ruimtevaartuigen vereisen een hoge functionaliteit binnen een beperkte installatieruimte. Dankzij de meerlaagse PCB-technologie kunnen ingenieurs meer circuits integreren met behoud van compacte afmetingen.

Aisen Electronics ondersteunt de productie van meerlaagse PCB's van 1 tot 32 lagen, inclusief complexe stapelontwerpen voor communicatiemodules.

Productiecapaciteit omvat:

• Aantal PCB-lagen: 1-32 lagen
• Maximale paneelgrootte: 650 mm x 750 mm
• Plaatdikte: 0,4 mm - 5,0 mm
• Koperdikte: tot 6 OZ
• Minimale via-grootte: 0,1 mm
• Minimale lijnbreedte/-afstand: 3/3mil

Voor geavanceerde satellietelektronica die een hogere routeringsdichtheid vereist, kunnen HDI-structuren de verbindingsefficiëntie verbeteren en tegelijkertijd de PCB-grootte en het gewicht verminderen.

HDI-technologie voor lichtgewicht satellietcommunicatiemodules

Gewichtsvermindering is een belangrijke overweging bij het ontwerpen van ruimtevaartuigen, omdat elke extra gram de lanceerkosten verhoogt.

Met HDI PCB-technologie kunnen ontwerpers compacte communicatiecircuits creëren via lasermicrovia's, fijne lijnroutering en geoptimaliseerde laagverbindingen.

Aisen Electronics biedt HDI PCB-oplossingen ter ondersteuning van:

• 1+N+1-structuren
• 2+N+2 structuren
• Lasermicrovia-technologie
• BGA-componentassemblage met fijne steek
• Signaalroutering met hoge dichtheid

Deze structuren helpen ingenieurs kleinere communicatiemodules te realiseren zonder dat dit ten koste gaat van de elektrische prestaties.

Materiaalkeuze voor vacuüm- en extreme temperatuuromstandigheden

Communicatie-PCB's voor ruimtevaartuigen werken in omgevingen waar warmteoverdracht en temperatuurregeling heel anders zijn dan bij toepassingen op de grond.

Zonder luchtcirculatie in de ruimte moeten PCB-materialen hun maatstabiliteit behouden tijdens herhaalde temperatuurveranderingen.

Materiaalkeuze is gebaseerd op toepassingsvereisten zoals:

• Diëlektrische eigenschappen
• Kenmerken van thermische uitzetting
• Frequentieprestaties
• Mechanische stabiliteit

Aisen Electronics ondersteunt materiaaloplossingen die geschikt zijn voor hoogfrequente communicatietoepassingen, waardoor de risico's worden verminderd die worden veroorzaakt door diëlektrische variatie en mismatch bij thermische uitzetting.

Thermisch beheerontwerp voor PCB's voor ruimtecommunicatie

Communicatiemodules genereren warmte via RF-componenten, processors en stroomcircuits.

Omdat ruimtevaartuigen niet kunnen vertrouwen op traditionele koelmethoden, wordt het thermische ontwerp van PCB's belangrijk voor het behouden van een stabiele werking.

Overwegingen bij thermisch beheer zijn onder meer:

• Geoptimaliseerde koperdistributie
• Thermisch via structuren
• Gelaagd stapelontwerp
• Evaluatie van materiaalcompatibiliteit

Een goed thermisch ontwerp helpt temperatuurgerelateerde stress tijdens langdurige missies te verminderen.

Productieprocescontrole voor PCB-productie in de ruimtecommunicatie

Aisen Electronics Co., Ltd. past gecontroleerde productieprocedures toe om variatie tijdens de PCB-productie te verminderen.

Het productieproces omvat:

Materiaalinspectie

Fabricage van de binnenlaag

Precisie boren

Koperen beplating

Circuit beeldvorming

AOI-inspectie

Oppervlakteafwerking

Elektrisch testen

Eindinspectie

Voor communicatietoepassingen in ruimtevaartuigen zijn de traceerbaarheid van de productie en de consistentie van processen essentieel, omdat elektronische modules jarenlang kunnen functioneren zonder vervanging.

Testvereisten voor de betrouwbaarheid van printplaten voor ruimtecommunicatie

Vóór integratie in communicatieapparatuur vereisen PCB's elektrische en productieverificatie.

Ondersteuning bij testen omvat:

Testen van elektrische continuïteit

Testen van isolatieweerstand

AOI-inspectie

Impedantieverificatie

Kwaliteitsinspectie van soldeer

Evaluatie van thermische cycli volgens projectvereisten

Deze inspectieprocedures helpen bij het identificeren van productierisico's vóór PCB-assemblage en systeemintegratie.

Toepassingen

Aisen Electronics produceert PCB-oplossingen die worden gebruikt in diverse ruimtecommunicatie-elektronica, waaronder:

Zendontvangers voor satellietcommunicatie

Telemetrie- en volgsystemen

RF-communicatiemodules

Antennebesturingseenheden

Gegevensverwerkingsapparatuur aan boord

Communicatie-payload-elektronica

Elke toepassing vereist verschillende PCB-structuren, afhankelijk van het frequentiebereik, de stroomvereisten en de missiedoelstellingen.

Technische ondersteuning voor de ontwikkeling van PCB's voor ruimtecommunicatie

Ruimtecommunicatieprojecten vereisen vaak dat PCB-fabrikanten deelnemen tijdens de ontwerpfase.

Aisen Electronics biedt technische ondersteuning, waaronder:

Aanbevelingen voor het opstapelen van PCB's

Hulp bij materiaalkeuze

Beoordeling van de haalbaarheid van de productie

Overwegingen voor signaalintegriteit

DFM-analyse

Vroegtijdige technische communicatie helpt klanten de productierisico's te verminderen en de maakbaarheid van het ontwerp te verbeteren.

Waarom kiezen voor Aisen Electronics Co., Ltd. voor de productie van PCB's voor ruimtevaartuigcommunicatie

De productie van PCB's voor ruimtecommunicatie vereist ervaring met zowel PCB-productie als hoogfrequente elektronische vereisten.

Aisen Electronics Co., Ltd. combineert de productiecapaciteit van meerlaagse PCB's, HDI-technologie, ervaring met impedantiecontrole en procesbeheer ter ondersteuning van satelliet- en ruimtevaartcommunicatieprojecten.

Van prototypeontwikkeling tot productieproductie: we werken samen met klanten om PCB-oplossingen te ontwikkelen die voldoen aan de elektrische, mechanische en milieuvereisten van ruimtecommunicatiesystemen.

Veelgestelde vragen

Waar wordt een communicatieprintplaat voor ruimtevaartuigen voor gebruikt?

Een communicatie-PCB van een ruimtevaartuig verbindt RF-circuits, processors, energiesystemen en communicatie-interfaces in satellietcommunicatieapparatuur. Het ondersteunt signaalverwerking, gegevensoverdracht en systeembesturingsfuncties.

Waarom vereisen communicatie-PCB's voor ruimtevaartuigen impedantiecontrole?

Hoogfrequente communicatiesignalen zijn gevoelig voor impedantieveranderingen. Een goede impedantiecontrole helpt signaalreflectie te verminderen en stabiele transmissieprestaties te behouden.

Welke PCB-materialen zijn geschikt voor satellietcommunicatietoepassingen?

Materiaalkeuze hangt af van frequentievereisten, thermische omstandigheden en betrouwbaarheidsdoelen. Hoogfrequente materialen met weinig verlies worden algemeen overwogen voor RF-communicatiecircuits.

Kan Aisen Electronics HDI-PCB's voor ruimtevaartuigen vervaardigen?

Ja. Aisen Electronics ondersteunt HDI-PCB-structuren, waaronder lasermicrovia's en routering met hoge dichtheid voor compacte communicatiemodules.

Ondersteunt u de productie van prototypen en PCB's in kleine batches?

Ja. We ondersteunen de ontwikkeling van prototypen, technische verificatie en productieproductie volgens projectvereisten.

Neem contact op met Aisen Electronics Co., Ltd.

Voor PCB-projecten voor ruimtevaartuigcommunicatie die hoogfrequente prestaties, meerlaagse productiecapaciteit en technische ondersteuning vereisen, kunt u contact opnemen met Aisen Electronics Co., Ltd.
